企标平台标准档案编号：BJT-QIB-QIB-IND-1013.1-718B
现行有效
QIB/IND 1013.1

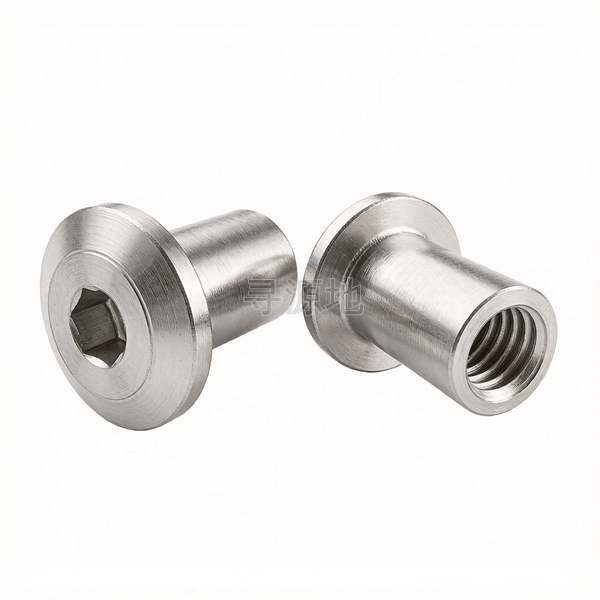

平头倒边内六角夹板螺母
Chamfered hexagon socket clamp nuts with flat head
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 4762 | DIN 912 | ASME B18.3 |
螺纹尺寸 d | M6 | M8 | |
|---|---|---|---|
| P | 螺距 | 1 | 1.25 |
| s | 对边宽度 最大值 | 4.095 | 5.14 |
| s | 对边宽度 最小值 | 4.02 | 5.02 |
| e | 对角宽 最小值 | 4.58 | 5.72 |
| k | 头部厚度 最大值 | 2.2 | 3.2 |
| k | 头部厚度 最小值 | 1.8 | 2.8 |
| dk | 头部外径 最大值 | 13.35 | 16.35 |
| dk | 头部外径 最小值 | 12.65 | 15.65 |
| t | min | 2.34 | 3.08 |
| ds | max | 8 | 10 |
| ds | min | 7.78 | 9.78 |
| t1 | min | 16 | 21 |
该标准（QIB/IND 1013.1）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80
表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
