汽标平台标准档案编号：BJT-QC-QC-T-888-9EB5
现行有效
QC/T 888-2011

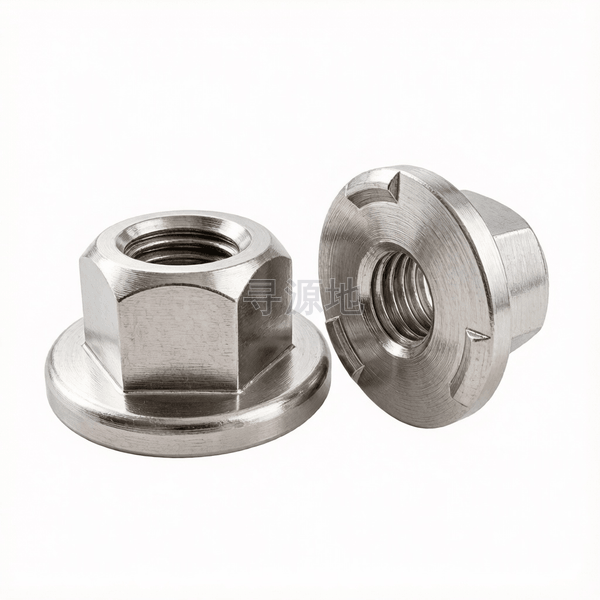

焊接六角凸缘锁紧螺母
Hex weld lock nuts with flange
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| QC/T 888-2011 | ISO 7040 | DIN 985 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | |
|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 1.75 | 2 |
| b | max | 6.1 | 7.1 | 8.1 | 8.1 |
| b | min | 5.9 | 6.9 | 7.9 | 7.9 |
| h | max | 2.75 | 3.25 | 3.25 | 4.25 |
| h | min | 2.25 | 2.75 | 2.75 | 3.75 |
| s | 对边宽度 最大值 | 13 | 16 | 18 | 21 |
| s | 对边宽度 最小值 | 12.73 | 15.73 | 17.73 | 20.67 |
| e | 对角宽 最小值 | 13.6 | 16.9 | 19.4 | 22.4 |
| k | 头部厚度 最大值 | 10 | 13 | 15 | 17 |
| k | 头部厚度 最小值 | 9.64 | 12.57 | 14.57 | 16.16 |
| dc | 法兰外径 最大值 | 22.5 | 26.5 | 30.5 | 33.5 |
| dc | 法兰外径 最小值 | 21.5 | 25.5 | 29.5 | 32.5 |
| h1 | max | 1.1 | 1.3 | 1.3 | 1.3 |
| h1 | min | 0.9 | 1.1 | 1.1 | 1.1 |
QC/T 888-2011 国家标准规范技术条件与参数矩阵
规格 |
|
|
|
| |
材料 |
|
|
|
| |
螺纹 | 公差 |
|
|
|
|
标准 | |||||
机械性能 | 保证载荷/KN |
|
|
|
|
试验夹紧力/N |
|
|
|
| |
评价总摩擦系数夹紧力/N |
|
|
|
| |
有效力矩/Nm，第次拧入，max |
|
|
|
| |
有效力矩/Nm，第次拧出，min |
|
|
|
| |
|
|
|
| ||
有效力矩/Nm，试验方法 | |||||
公差 | 产品等级 |
|
|
|
|
标准 | |||||
表面缺陷 | |||||
表面处理 |
|
|
|
| |
凸焊台尺寸与形状 |
|
|
|
| |
验收及包装 | |||||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：汽车制造
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：8级; 10级; A2-70
对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
全流程工序步骤：
优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
