汽标平台标准档案编号：BJT-QC-QC-T-871-8C89
现行有效
QC/T 871-2011

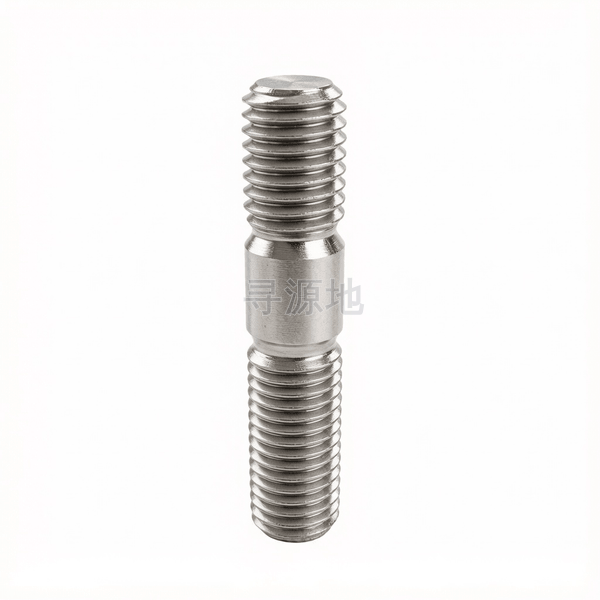

双头螺柱 b1=2d
Double end studs b1=2d
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| QC/T 871-2011 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| b1 | max | 16.9 | 21.05 | 25.05 | 29.05 | 33.25 | 37.25 | 41.25 | 45.25 | 49.25 |
| b1 | min | 15.1 | 18.95 | 22.95 | 26.95 | 31.75 | 34.75 | 38.75 | 42.75 | 46.75 |
| d1 | 参数值 | — | — | — | — | — | — | — | — | — |
| ds | max | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| ds | min | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 |
| P1 | 参数值 | 1 | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 |
QC/T 871-2011 国家标准规范技术条件与参数矩阵
| 钢 | |||
螺纹 d（过渡配合螺纹） | 公差 |
| |
标准 | |||
螺纹 d | 公差 |
| |
标准 | |||
机械性能 | 等级 |
| |
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面处理 | 种类 |
|
|
标准 |
| ||
表面缺陷 | |||
验收及包装 | |||
| a 与其配合的内螺纹公差应为4H。 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：汽车制造
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
