QC/T 638-2000

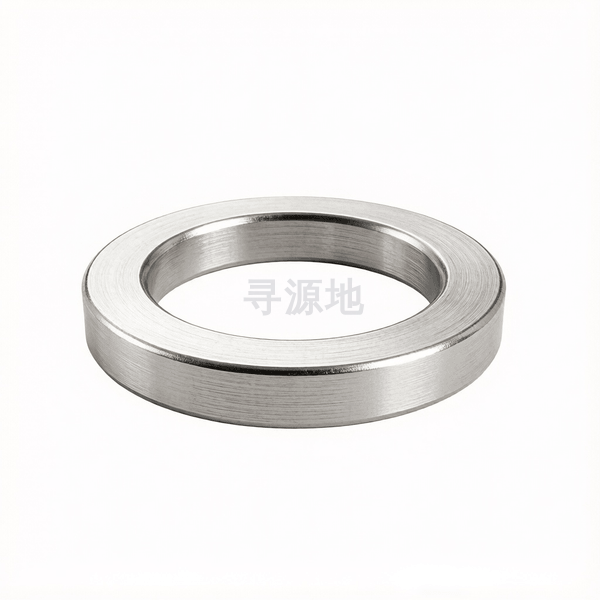

密封垫圈

Sealing washer

国标 GB	国际 ISO	德标 DIN
QC/T 638-2000	ISO 7089	DIN 125A

螺纹尺寸 d		Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48	Φ52	Φ56	Φ60
h	max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2
h	min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8
dc	法兰外径最大值	10.335	12.335	14.335	16.365	18.365	22.365	24.365	27.365	30.395	33.395	36.395	39.395	42.395	45.395	48.395	52.53	56.53	60.53	64.23	68.23	72.23
dc	法兰外径最小值	10.065	12.065	14.065	16.035	18.035	22.035	24.035	27.035	30.005	33.005	36.005	39.005	42.005	45.005	48.005	52.07	56.07	60.07	63.77	67.77	71.77
d	大径最大值	6.31	8.31	10.335	12.335	14.335	16.335	18.365	20.365	22.365	24.365	27.365	30.395	33.395	36.395	39.395	42.395	45.395	48.395	52.53	56.53	60.53
d	大径最小值	6.09	8.09	10.065	12.065	14.065	16.065	18.035	20.035	22.035	24.035	27.035	30.005	33.005	36.005	39.005	42.005	45.005	48.005	52.07	56.07	60.07

QC/T 638-2000 国家标准规范技术条件与参数矩阵

应用热度指数：78

所属工业领域：汽车制造

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
