QC/T 369-1999

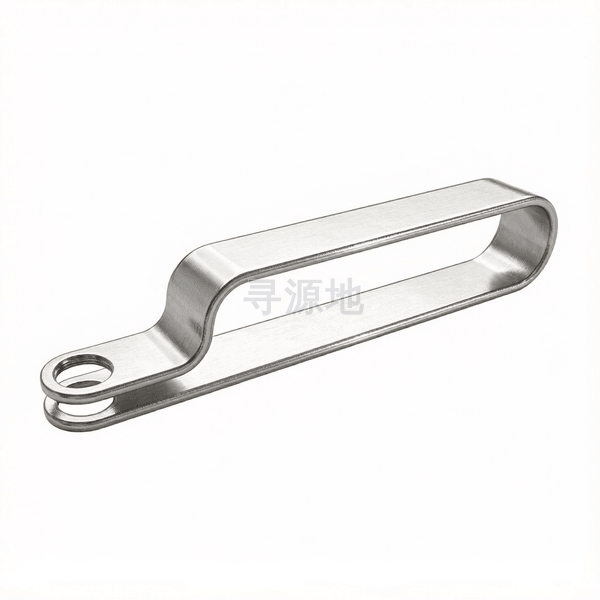

多管夹片
Multi-tube clip
| 国标 GB | 德标 DIN |
|---|---|
| QC/T 369-1999 | DIN 3017 |
螺纹尺寸 d | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ18 | |
|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 1 | 1 | 1 | 1 | 1.5 | 1.5 |
| r | 过渡圆角 | 6 | 6 | 7 | 7 | 7.5 | 7.5 |
| d0 | 参数值 | 4.5 | 4.5 | 5.5 | 5.5 | 6.5 | 6.5 |
| h1 | 参数值 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| L1 | 参数值 | 16 | 17 | 20 | 22 | 23 | 25 |
| r1 | 参数值 | 3 | 4 | 5 | 6 | 7 | 9 |
该标准（QC/T 369-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级工业紧固箍紧级
推荐性能等级W1(全碳钢镀锌); W2(带不锈钢带碳钢螺丝); W4(全304不锈钢)
表面处理规范带钢表面光亮钝化;螺钉镀蓝白锌/彩锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：汽车制造
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
汽车冷却水管与涡轮进气硅胶管抱紧、消防排水波纹软管密封抗漏连接
生产制造工艺与质量控制
产品等级（精度）：工业紧固箍紧级
常用材料与性能等级：W1(全碳钢镀锌); W2(带不锈钢带碳钢螺丝); W4(全304不锈钢)
对应国际/德标：DIN 3017; SAE J1508; JB/T 8870
推荐表面防腐：带钢表面光亮钝化;螺钉镀蓝白锌/彩锌
全流程工序步骤：
不锈钢薄带精密分条 → 连续模高速冲压压制蜗杆螺牙卡槽 → 冲压外壳护套并与钢带穿套铆压定型 → 冷镦搓丝制作蜗杆螺丝 → 螺栓与卡箍壳体自动化咬合装配 → 扭紧力矩测试 → 成箱包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
