汽标平台标准档案编号：BJT-QC-QC-T-354-0D55
现行有效
QC/T 354-1999

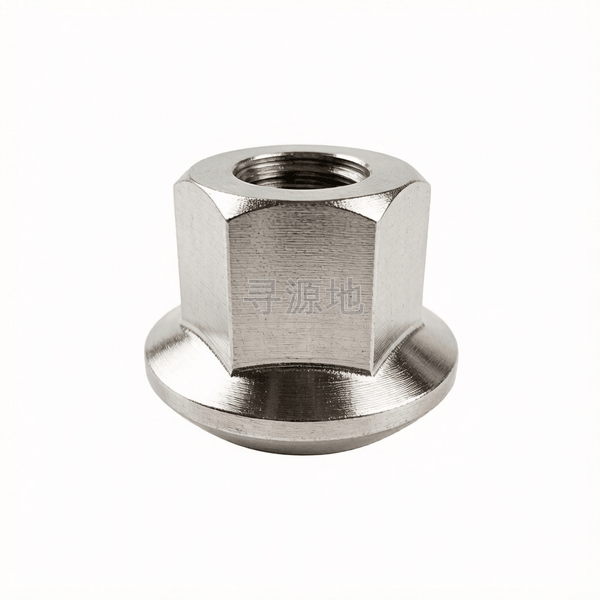

汽车车轮螺母 大的法兰球面螺母-左旋
Large flange nuts with raised face-Left Pitch
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| QC/T 354-1999 | ISO 4161 | DIN 6923 |
螺纹尺寸 d | M12 | M14 | |
|---|---|---|---|
| P | 螺距 | 1.5 | 1.5 |
| h | max | 7.79 | 7.79 |
| h | min | 7.21 | 7.21 |
| s | 对边宽度 最大值 | 18 | 21 |
| s | 对边宽度 最小值 | 17.73 | 20.67 |
| e | 对角宽 最小值 | 20.04 | 23.36 |
| k | 头部厚度 最大值 | 19 | 21 |
| k | 头部厚度 最小值 | 18 | 20 |
| dc | 法兰外径 最大值 | 23 | 26 |
| dc | 法兰外径 最小值 | 22.48 | 25.48 |
| d1 | max | 14.5 | 17 |
| d1 | min | 14 | 16.5 |
该标准（QC/T 354-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6H)
推荐性能等级8级; 10级 (齿面防滑脱/光面密封)
表面处理规范达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：汽车制造
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固
生产制造工艺与质量控制
产品等级（精度）：A级 (6H)
常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)
对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161
推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
全流程工序步骤：
冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
