汽标平台标准档案编号：BJT-QC-Q-802B-5162
现行有效
Q 802B-2012

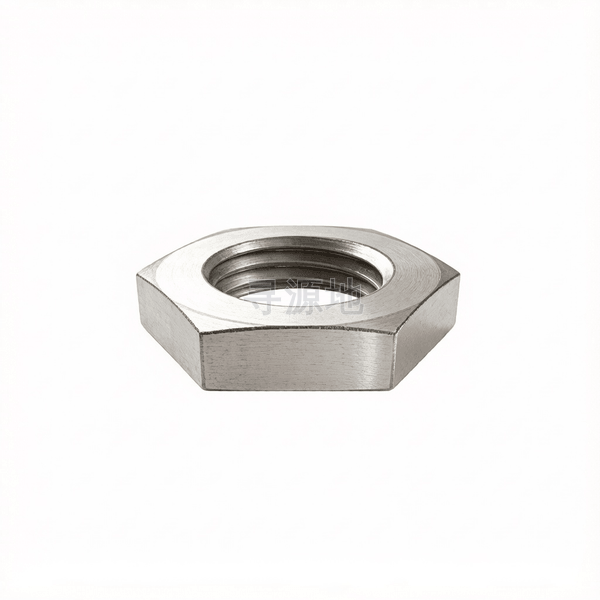

卡套式管接头用六角薄螺母
Hexagon thin nuts for sleeve pipe joint
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M12 | M14 | M16 | M18 | M20 | M24 | M26 | M30 | M36 | M45 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 |
| s | 对边宽度 | 17 | 19 | 22 | 24 | 27 | 32 | 36 | 41 | 46 | 55 |
| k | 头部厚度 最大值 | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 7.2 | 8.2 | 8.2 | 9.2 | 9.2 |
| k | 头部厚度 最小值 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 6.8 | 7.8 | 7.8 | 8.8 | 8.8 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
