Q 747-2012

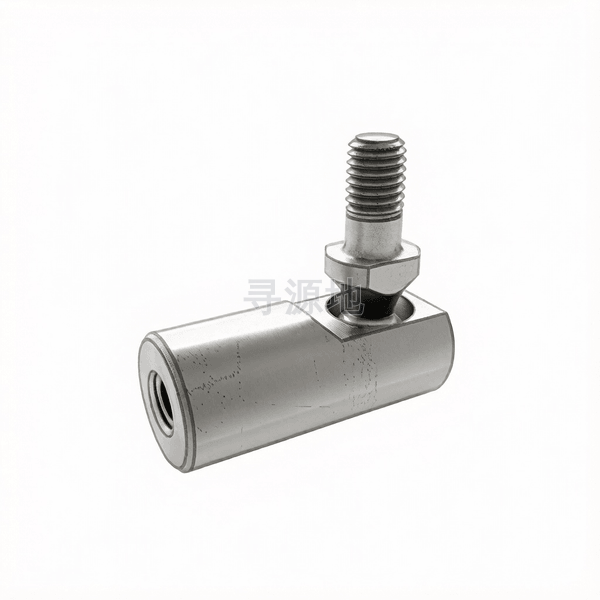

汽车用长球头接头-左旋
Long ball joints for cars-Left Pitch
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M5 | M6 | M8 | |
|---|---|---|---|---|
| h | 高度/厚度 | 4 | 5 | 6 |
| l | 公称长度 | 42 | 47.5 | 53 |
| t | 槽深 | 25 | 27 | 29 |
| d1 | 参数值 | 12 | 14.3 | 17.5 |
| L0 | 参数值 | 12 | 13 | 15 |
| L1 | 参数值 | 36 | 40 | 44 |
| L2 | 参数值 | 11 | 12 | 14.5 |
| P1 | 参数值 | 0.8 | 1 | 1 |
Q 747-2012 国家标准规范技术条件与参数矩阵
零件 |
|
| |
品种代号 |
|
| |
表面处理 | 种类 |
|
|
标准 |
|
| |
其余技术条件 |
|
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
