Q 722-2012

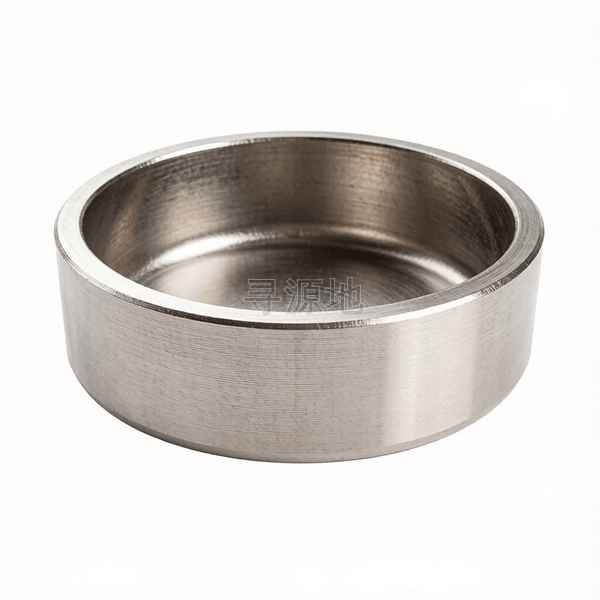

碗形塞片

Bowl type expansion plugs

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 913

螺纹尺寸 d		Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50	Φ52	Φ55	Φ58	Φ60	Φ65	Φ70
h	高度/厚度	0.7	0.7	1	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2	2
h	max	5.5	5.5	5.5	5.5	5.5	6.5	6.5	8.5	8.5	8.5	10.5	10.5	10.5	12.5	12.5	12.5	12.5	14.5	14.5	14.5	14.5	14.5	16.5	16.5	16.5	16.5
h	min	5	5	5	5	5	6	6	8	8	8	10	10	10	12	12	12	12	14	14	14	14	14	16	16	16	16
d	大径最大值	8.25	10.25	12.25	14.25	16.25	18.27	20.27	22.35	24.35	26.35	28.4	30.4	32.4	35.45	38.45	40.45	42.45	45.5	48.5	50.5	52.5	55.5	58.55	60.55	65.55	70.55
d	大径最小值	8.21	10.21	12.21	14.21	16.21	18.23	20.23	22.3	24.3	26.3	28.35	30.35	32.35	35.4	38.4	40.4	42.4	45.45	48.45	50.45	52.45	55.45	58.5	60.5	65.5	70.5
SR	参数值	20	25	30	35	40	45	50	55	60	65	70	75	80	90	95	100	105	110	120	125	130	140	145	150	160	170

Q 722-2012 国家标准规范技术条件与参数矩阵


材料	牌号	08F、10、20	Q235F
材料	标准	GB/T 699	GB/T 700
表面处理	种类	镀锌钝化，Fe/Zn8	镀锌钝化，Fe/Zn8
表面处理	标准	QC/T 625	QC/T 625
表面缺陷		表面不允许有毛刺、尖棱和足以影响使用性能的其他缺陷存在。	表面不允许有毛刺、尖棱和足以影响使用性能的其他缺陷存在。
验收及包装		按GB/T 90.1，其中d尺寸AQL=1.5，其他尺寸AQL=4.0，有特殊要求时，由供需双方协商；标志与包装按GB/T 90.2。	按GB/T 90.1，其中d尺寸AQL=1.5，其他尺寸AQL=4.0，有特殊要求时，由供需双方协商；标志与包装按GB/T 90.2。

应用热度指数：34

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
