汽标平台标准档案编号：BJT-QC-Q-691-06BE
现行有效
Q 691-2012

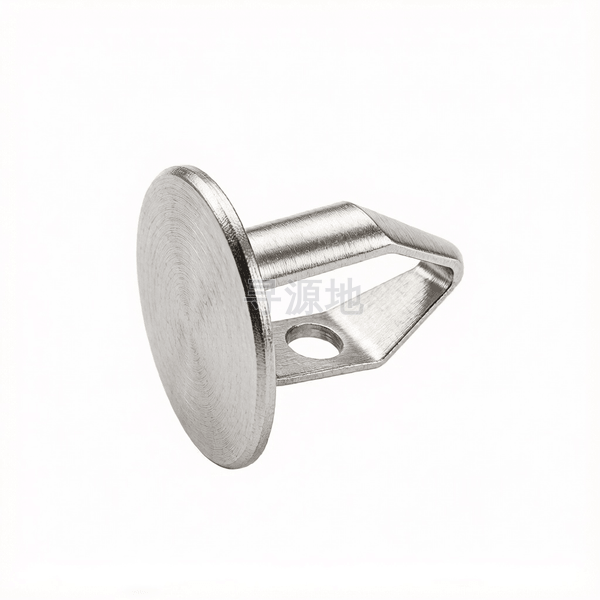

A型卡扣
Type A card buckle
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 91 | ISO 1234 | DIN 94 | ASME B18.8.1 |
螺纹尺寸 d | Φ5 | Φ6 | |
|---|---|---|---|
| dk | 头部外径 | 10 | 12.5 |
| r | 过渡圆角 | 15 | 18 |
| d1 | 参数值 | 6 | 7 |
| L0 | 参数值 | 11 | 14.5 |
| L1 | 参数值 | 6 | 7 |
| r1 | 参数值 | 1.5 | 2 |
| Riveting | thickness max | 3.5 | 5 |
| Riveting | thickness min | 1.5 | 0.8 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
穿入螺栓孔穿插于开槽螺母槽中折弯锁死、销轴末端防跳脱安全保险栓
生产制造工艺与质量控制
产品等级（精度）：冷弯冲压级
常用材料与性能等级：低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜
对应国际/德标：GB/T 91; DIN 94; ISO 1234; ASME B18.8.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗
全流程工序步骤：
半圆冷拉线材拔丝 → 开口销专用自动成型机送线、切断、弯制环首与双脚 → 滚筒抛光倒刺 → 滚镀蓝白锌或彩锌钝化 → 甩干烘干 → 计数称重装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
