汽标平台标准档案编号：BJT-QC-Q-673B-681C
现行有效
Q 673B-1999

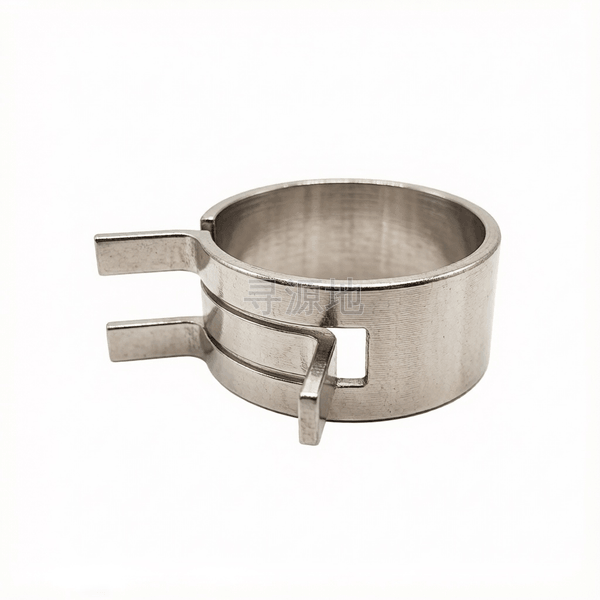

钢带型弹性环箍
Elastic hoop steel belt type
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | Φ7 | Φ8 | Ф8.5 | Φ9 | Φ9.5 | Φ10 | Ф10.5 | Φ11 | Ф11.5 | Φ12 | Φ12.5 | Φ13 | Ф13.5 | Φ14 | Ф14.5 | Φ15 | Ф15.5 | Φ16 | Ф16.5 | Φ17 | Ф17.5 | Φ18 | Ф18.5 | Φ19 | Ф19.5 | Φ20 | Ф20.5 | Φ21 | Φ23 | Φ24 | Φ25 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.63 | 0.63 | 0.63 | 0.63 | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.04 | 1.25 | 1.25 | 1.25 |
| h | min | 0.57 | 0.57 | 0.57 | 0.57 | 0.77 | 0.77 | 0.77 | 0.77 | 0.77 | 0.77 | 0.77 | 0.77 | 0.77 | 0.77 | 0.77 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 1.15 | 1.15 | 1.15 |
| h | max | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| h | min | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| d | 大径 最大值 | 7.2 | 8.2 | 8.7 | 9.2 | 9.7 | 10.2 | 10.8 | 11.3 | 11.8 | 12.3 | 12.8 | 13.3 | 13.8 | 14.3 | 14.8 | 15.3 | 15.8 | 16.3 | 16.8 | 17.3 | 17.8 | 18.3 | 18.8 | 19.3 | 19.8 | 20.3 | 20.8 | 21.3 | 23.3 | 24.3 | 25.3 |
| d | 大径 最小值 | 6.8 | 7.8 | 8.3 | 8.8 | 9.3 | 9.8 | 10.2 | 10.7 | 11.2 | 11.7 | 12.2 | 12.7 | 13.2 | 13.7 | 14.2 | 14.7 | 15.2 | 15.7 | 16.2 | 16.7 | 17.2 | 17.7 | 18.2 | 18.7 | 19.2 | 19.7 | 20.2 | 20.7 | 22.7 | 23.7 | 24.7 |
| n | max | 6.25 | 6.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 10.25 | 10.25 | 10.25 | 10.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 | 12.25 |
| n | min | 5.75 | 5.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 9.75 | 9.75 | 9.75 | 9.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 | 11.75 |
Q 673B-1999 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
标准 |
| |
表面处理 |
| |
验收及包装 | ||
| 1、环箍应进行弹性试验，试验后直径d的尺寸变化应在本标准规定的尺寸公差范围内。 2、环箍应进行脆性试验，试验中及试验后环箍不应产生裂纹和断裂现象。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
