Q 624-2012

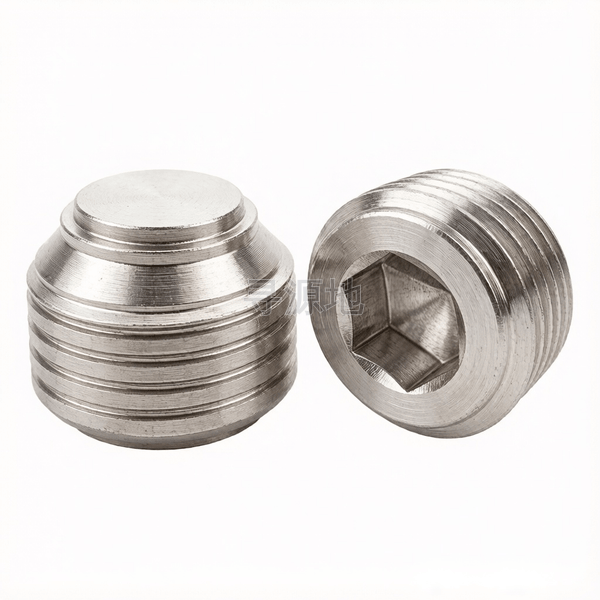

内六角锥形磁性螺塞
Hexagon socket pipe magnetic plugs
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 4762 | DIN 912 | ASME B18.3 |
螺纹尺寸 d | NPT1 | NPT1/2 | NPT3/4 | NPT3/8 | NPT1-1/4 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 11.5 | 14 | 14 | 18 | 11.5 |
| h | 高度/厚度 | 3 | 2 | 3 | 1 | 4 |
| H | 高度/厚度 | 28 | 21.5 | 25 | 18.5 | 33 |
| s | 对边宽度 最大值 | 19.275 | 12.142 | 14.142 | 10.115 | 19.275 |
| s | 对边宽度 最小值 | 19.065 | 12.032 | 14.032 | 10.025 | 19.065 |
| e | 对角宽 最小值 | 21.73 | 13.72 | 16 | 11.43 | 21.73 |
| k | 头部厚度 | 25 | 19 | 22 | 16 | 30 |
| t | 槽深 | 10 | 8 | 10 | 7 | 12 |
| d1 | 参数值 | 24 | 12 | 17.5 | 9 | 28 |
| d2 | 参数值 | 28 | 17.5 | 22 | 14 | 36 |
| h1 | 参数值 | 5 | 2.5 | 4 | 2.5 | 6 |
Q 624-2012 国家标准规范技术条件与参数矩阵
材料 |
| |
°密封管螺纹 | ||
磁芯 |
| |
表面处理 | 种类 |
|
标准 |
| |
磁芯的粘接 |
| |
产品缺陷 |
| |
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
