汽标平台标准档案编号：BJT-QC-Q-623-9190
已被 Q 623-2012 替代
替代新版：Q 623-2012→
Q 623-1999

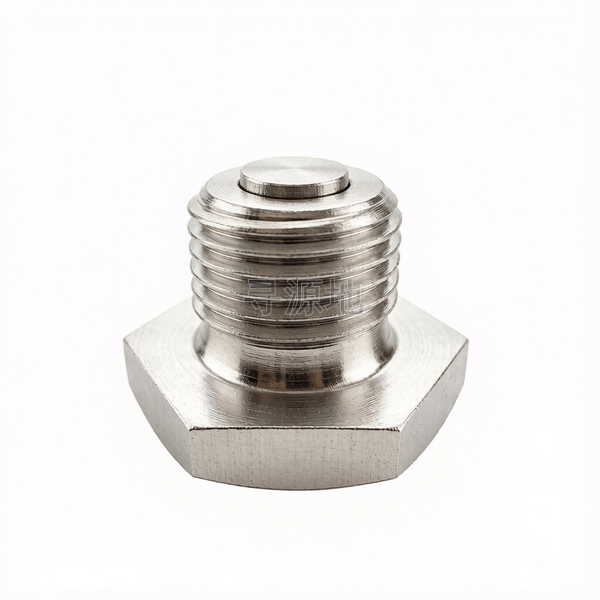

六角头磁性螺塞
Hexagon magnetic screw plug
本标准已废止，现行替代版本为：Q 623-2012
前往新版标准→
螺纹尺寸 d | M16 | M20 | M24 | M30 | M36 | M42 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.5 | 2 | 2 | 2 | 2 |
| H | 高度/厚度 | 17.5 | 20.5 | 24 | 27 | 32 | 36 |
| s | 对边宽度 最大值 | 24 | 27 | 34 | 41 | 50 | 55 |
| s | 对边宽度 最小值 | 23.67 | 26.67 | 33.38 | 40.38 | 49.38 | 54.26 |
| e | 对角宽 最小值 | 26.75 | 30.14 | 37.72 | 45.63 | 55.8 | 61.31 |
| k | 头部厚度 | 5 | 6 | 7 | 8 | 10 | 12 |
| t | 槽深 | 2.5 | 2.5 | 4 | 5 | 6 | 8 |
| d1 | max | 8.1 | 12.12 | 16.12 | 20.14 | 24.14 | 30.14 |
| d1 | min | 8 | 12 | 16 | 20 | 24 | 30 |
| d2 | 参数值 | 16 | 20 | 24 | 30 | 36 | 42 |
| n | 参数值 | 3 | 3 | 4 | 4 | 4 | 4 |
Q 623-1999 国家标准规范技术条件与参数矩阵
验收及包装 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
减速机与齿轮箱放油注油孔密封、液压多路阀截止封堵、汽车发动机油底壳放油堵头
生产制造工艺与质量控制
产品等级（精度）：精密管螺纹密封级
常用材料与性能等级：碳钢 4.8/8.8; 黄铜; 304不锈钢
对应国际/德标：DIN 906 (内六角锥形); DIN 908 (带垫面); DIN 910; QC/T 383
推荐表面防腐：电镀蓝白锌;发黑浸油;螺纹预涂微胶囊厌氧密封防漏胶
全流程工序步骤：
冷拔优质合金棒料 → 冷镦冲六角内孔成型或数控车床切削螺纹与密封面 → 滚压55°/60°锥管螺纹 → 清洗去油 → 表面电镀防腐 → 螺纹表面自动喷涂微胶囊防漏密封密封胶 → 烘干全检 → 装盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
