汽标平台标准档案编号：BJT-QC-Q-615-BE46
已被 Q 615-2012 替代
替代新版：Q 615-2012→
Q 615-1999

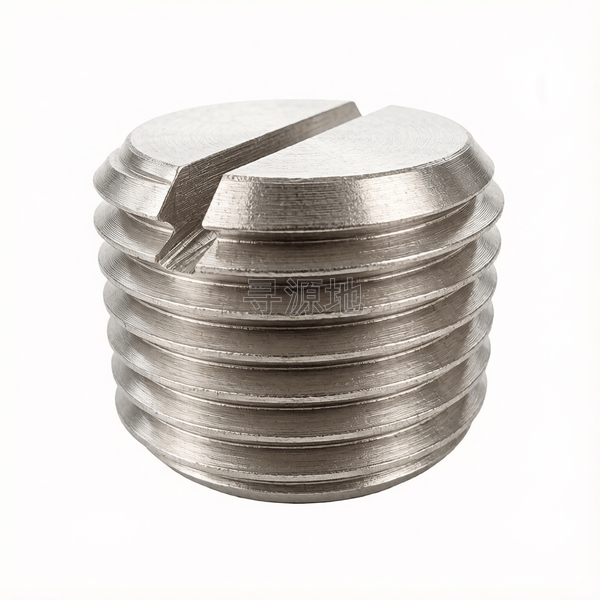

开槽柱形细牙螺塞
Slotted columnar fine thread plugs
本标准已废止，现行替代版本为：Q 615-2012
前往新版标准→
螺纹尺寸 d | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.75 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| H | 高度/厚度 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 10 |
| t | max | 2.3 | 3.3 | 3.3 | 3.3 | 3.85 | 3.85 | 3.85 | 5.35 |
| t | min | 1.8 | 2.8 | 2.8 | 2.8 | 3.3 | 3.3 | 3.3 | 4.8 |
| n | max | 1.31 | 1.51 | 1.91 | 2.31 | 2.31 | 3.31 | 3.31 | 3.31 |
| n | min | 1.06 | 1.26 | 1.66 | 2.06 | 2.06 | 3.06 | 3.06 | 3.06 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
