Q 541-1999

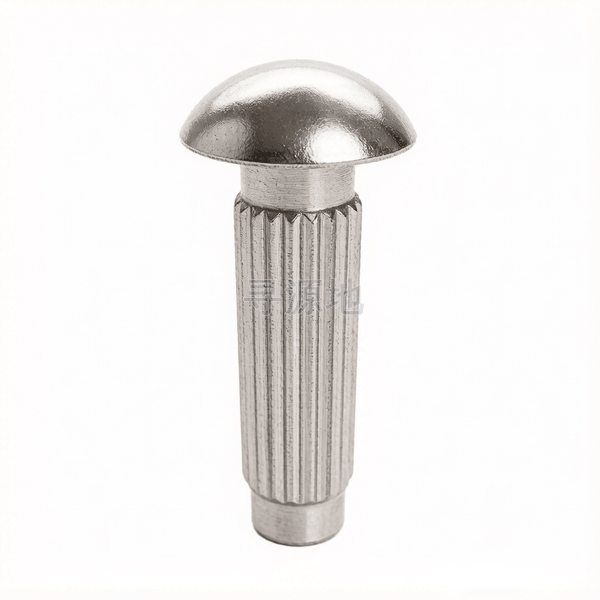

标牌铆钉
Rivets for name plate
本标准已废止，现行替代版本为：Q 541-2012
前往新版标准→
螺纹尺寸 d | Φ2 | Φ3 | Φ4 | Φ5 | |
|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 1.4 | 2 | 2.6 | 3.2 |
| k | 头部厚度 最小值 | 1 | 1.6 | 2.2 | 2.8 |
| dk | 头部外径 最大值 | 3.74 | 5.54 | 7.39 | 9.09 |
| dk | 头部外径 最小值 | 3.26 | 5.06 | 6.81 | 8.51 |
| d1 | min | 2.15 | 3.15 | 4.15 | 5.15 |
| L1 | 参数值 | 1 | 1 | 1.5 | 1.5 |
| y | 参数值 | 0.72 | 0.72 | 0.84 | 0.92 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
