Q 528-2012

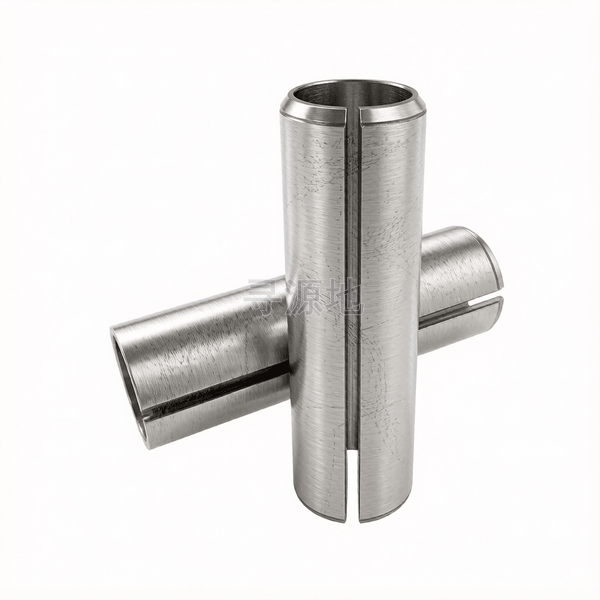

轻型直槽弹性圆柱销
Spring parallel pins--Slotted，light duty
螺纹尺寸 d | Φ2 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | |
|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.2 | 0.3 | 0.5 | 0.5 | 0.75 | 0.75 | 1 | 1 | 1.5 |
| c | 倒角高 最大值 | 0.4 | 0.45 | 0.7 | 0.7 | 0.9 | 1.8 | 2.4 | 2.4 | 2.4 |
| c | 倒角高 最小值 | 0.2 | 0.25 | 0.5 | 0.5 | 0.7 | 1.5 | 2 | 2 | 2 |
| d | 大径 最大值 | 2.4 | 3.5 | 4.6 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 16.8 |
| d | 大径 最小值 | 2.3 | 3.3 | 4.4 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 16.5 |
| d1 | 参数值 | 1.9 | 2.7 | 3.4 | 4.4 | 4.9 | 7 | 8.5 | 10.5 | 13.5 |
| Shear | load double shear KN min | 1.5 | 3.5 | 8 | 10.4 | 18 | 24 | 40 | 48 | 98 |
Q 528-2012 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
标准 |
| |
直槽 |
| |
表面缺陷 |
| |
剪切试验 | ||
表面处理 | 种类 |
|
标准 |
| |
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机床手柄铰接销、剪切安全过载销、高振动装配孔中自动收缩过盈卡紧防脱
生产制造工艺与质量控制
产品等级（精度）：弹性冲卷标准级
常用材料与性能等级：65Mn弹簧钢 (44~51HRC); 不锈钢
对应国际/德标：GB/T 879; DIN 1481; ISO 8752; DIN 7346
推荐表面防腐：氧化发黑涂防锈油;磷化浸油;镀锌钝化
全流程工序步骤：
高碳弹簧钢带矫平 → 精密冲床连续切倒角剪切下料 → 卷制模具高速成型圆管带纵缝 → 热处理保护网带炉淬火回火 → 发黑或磷化防锈处理 → 脱水浸油 → 外径弹性回复率抽检 → 纸盒包装
