汽标平台标准档案编号：BJT-QC-Q-527B-5F5C
现行有效
Q 527B-2012

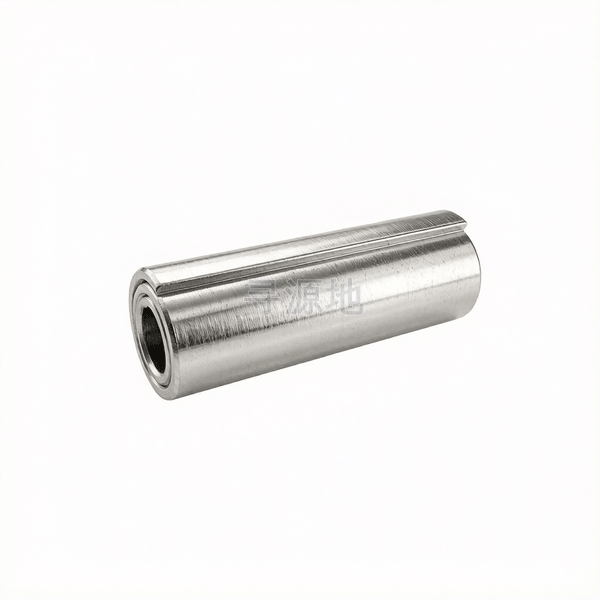

轻型卷制弹性圆柱销
Spring-type parallel pins-Coiled,light duty
螺纹尺寸 d | Φ2 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | |
|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.11 | 0.17 | 0.22 | 0.28 | 0.33 | 0.45 |
| c | 倒角高 | 0.7 | 0.9 | 1.1 | 1.3 | 1.5 | 2 |
| d | 大径 最大值 | 2.28 | 3.35 | 4.45 | 5.5 | 6.55 | 8.65 |
| d | 大径 最小值 | 2.13 | 3.15 | 4.2 | 5.2 | 6.25 | 8.3 |
| d1 | max | 1.9 | 2.9 | 3.9 | 4.85 | 5.85 | 7.8 |
| Shear | load double shear KN min | 1.5 | 3.35 | 5.7 | 9 | 13 | 23 |
Q 527B-2012 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
标准 |
| |
表面缺陷 |
| |
剪切试验 | ||
表面处理 | 种类 |
|
标准 |
| |
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械定位/锁紧
核心连接场景：机械设备定位、铰链连接、防松锁定、传动连接
主要功能用途：用于零件间的定位、铰接或防止螺母/轴件松脱，承受剪切与定位载荷
典型应用节点：
机床手柄铰接销、剪切安全过载销、高振动装配孔中自动收缩过盈卡紧防脱
生产制造工艺与质量控制
产品等级（精度）：弹性冲卷标准级
常用材料与性能等级：65Mn弹簧钢 (44~51HRC); 不锈钢
对应国际/德标：GB/T 879; DIN 1481; ISO 8752; DIN 7346
推荐表面防腐：氧化发黑涂防锈油;磷化浸油;镀锌钝化
全流程工序步骤：
高碳弹簧钢带矫平 → 精密冲床连续切倒角剪切下料 → 卷制模具高速成型圆管带纵缝 → 热处理保护网带炉淬火回火 → 发黑或磷化防锈处理 → 脱水浸油 → 外径弹性回复率抽检 → 纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
