汽标平台标准档案编号：BJT-QC-Q-501-3241
已被 Q 501-2012 替代
替代新版：Q 501-2012→

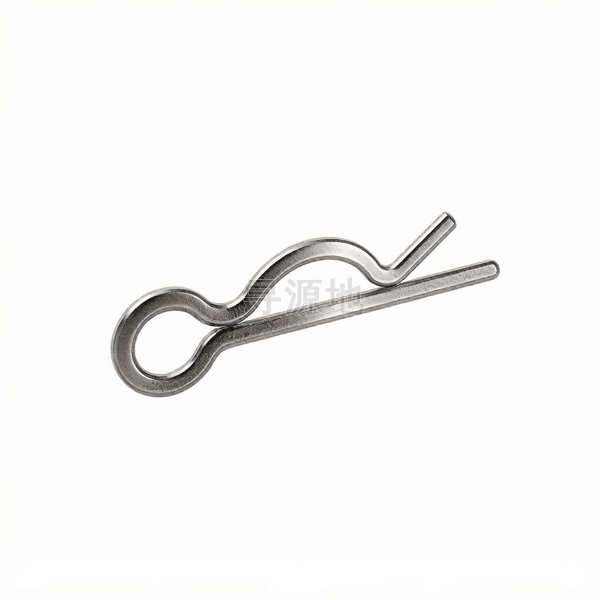

螺纹尺寸 d | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | |
|---|---|---|---|---|---|---|---|---|---|
| l | 公称长度 | 16.3 | 17.9 | 21.2 | 27.7 | 32.6 | 35.8 | 40.6 | 43.8 |
| d1 | 参数值 | 1 | 1 | 1.2 | 1.6 | 1.8 | 1.8 | 2 | 2 |
| d2 | 参数值 | 3 | 3 | 3.6 | 4.8 | 5.4 | 5.4 | 6 | 6 |
| L1 | 参数值 | 6 | 6.5 | 7.8 | 10.4 | 12.2 | 13.2 | 15 | 16 |
| L2 | 参数值 | 1 | 1.5 | 1.8 | 2.4 | 2.7 | 2.7 | 3 | 3 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
