Q 472-2012

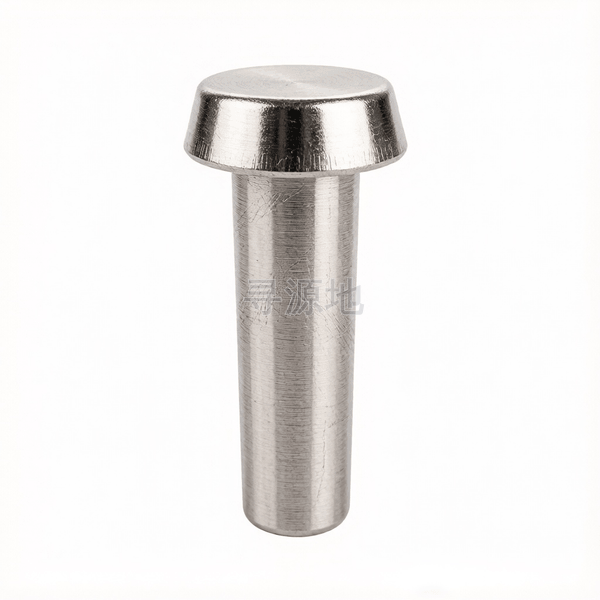

平锥头铆钉
Cone head rivets
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | Φ2 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 1.2 | 1.7 | 2.2 | 2.7 | 3.2 | 4.24 | 5.24 | 6.24 | 7.29 | 8.29 |
| k | 头部厚度 最小值 | 0.8 | 1.3 | 1.8 | 2.3 | 2.8 | 3.76 | 4.76 | 5.76 | 6.71 | 7.71 |
| dk | 头部外径 最大值 | 3.84 | 5.64 | 7.49 | 9.29 | 11.15 | 14.75 | 18.35 | 20.42 | 24.42 | 28.42 |
| dk | 头部外径 最小值 | 3.36 | 5.16 | 6.91 | 8.71 | 10.45 | 14.05 | 17.65 | 19.58 | 23.58 | 27.58 |
| r | 过渡圆角 最大值 | 0.1 | 0.1 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| d | 大径 最大值 | 2.06 | 3.06 | 4.08 | 5.08 | 6.08 | 8.1 | 10.1 | 12.12 | 14.12 | 16.12 |
| d | 大径 最小值 | 1.94 | 2.94 | 3.92 | 4.92 | 5.92 | 7.9 | 9.9 | 11.88 | 13.88 | 15.88 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
