汽标平台标准档案编号：BJT-QC-Q-470-E6B2
现行有效
Q 470-2012

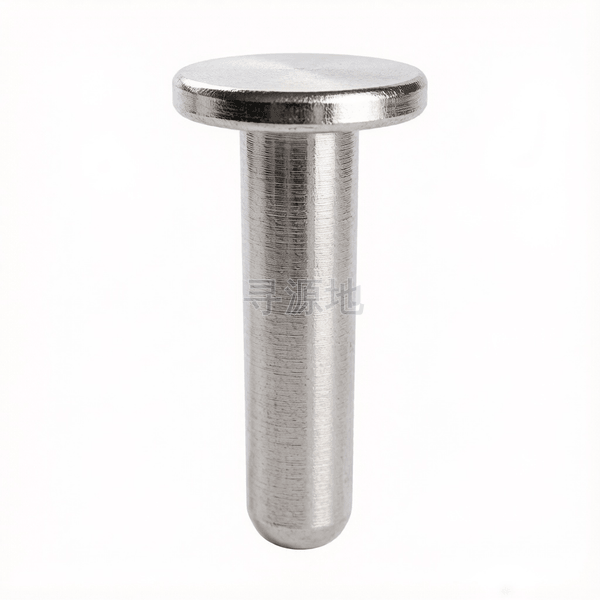

平头铆钉
Flat head rivets
螺纹尺寸 d | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | |
|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 1.2 | 1.4 | 1.6 | 2 | 2.2 | 2.6 | 3 | 3.44 |
| k | 头部厚度 最小值 | 0.8 | 1 | 1.2 | 1.6 | 1.8 | 2.2 | 2.6 | 2.96 |
| dk | 头部外径 最大值 | 4.24 | 5.24 | 6.24 | 8.29 | 10.29 | 12.35 | 16.35 | 20.42 |
| dk | 头部外径 最小值 | 3.76 | 4.76 | 5.76 | 7.71 | 9.71 | 11.65 | 15.65 | 19.58 |
| r | 过渡圆角 最大值 | 0.1 | 0.1 | 0.1 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 |
| d | 大径 最大值 | 2.06 | 2.56 | 3.06 | 4.08 | 5.08 | 6.08 | 8.1 | 10.1 |
| d | 大径 最小值 | 1.94 | 2.44 | 2.94 | 3.92 | 4.92 | 5.92 | 7.9 | 9.9 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
