汽标平台标准档案编号：BJT-QC-Q-449-0C35
现行有效
Q 449-2012

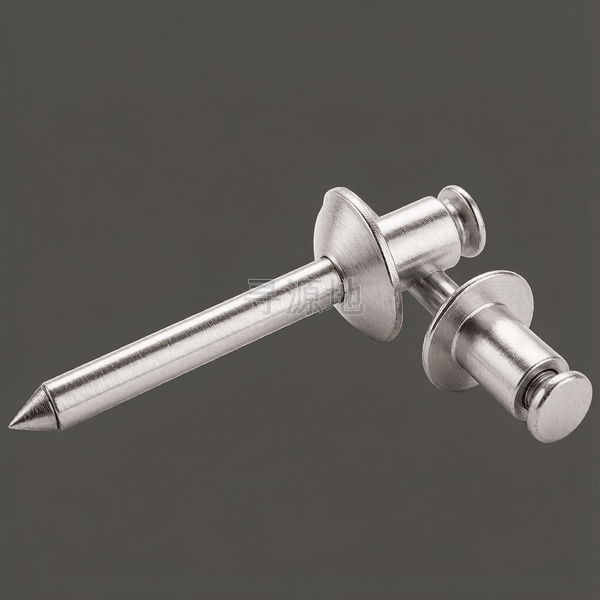

塑料用开口型平圆头抽芯铆钉
Open end blind rivets with break pull mandrel and round head for plastics
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 12618 | ISO 15977 | DIN 7337 |
螺纹尺寸 d | Φ4 | Φ4.8 | |
|---|---|---|---|
| k | 头部厚度 最大值 | 1.3 | 1.5 |
| k | 头部厚度 最小值 | 1 | 1.2 |
| dk | 头部外径 最大值 | 8.1 | 9.7 |
| dk | 头部外径 最小值 | 7.7 | 9.2 |
| d | 大径 最大值 | 4.1 | 4.9 |
| d | 大径 最小值 | 3.9 | 4.7 |
| d1 | 参数值 | 2.3 | 2.6 |
| L1 | min | 30 | 35 |
Q 449-2012 国家标准规范技术条件与参数矩阵
规格 |
|
| |
材料 | 钉体 |
|
|
钉芯 |
|
| |
性能等级 | 最小抗剪载荷 |
|
|
最小抗拉载荷 |
|
| |
表面处理 | 钉体 |
|
|
钉芯 |
|
| |
表面缺陷 |
|
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
封闭式汽车车门钣金单面铆接、通风排气风管现场快装、广告标牌与铝门窗固紧
生产制造工艺与质量控制
产品等级（精度）：盲铆成套装配级
常用材料与性能等级：铝合金套/碳钢芯; 全不锈钢; 铜套/铁芯
对应国际/德标：GB/T 12618; DIN 7337; ISO 15977
推荐表面防腐：阳极氧化染色(铝);镀白锌钝化(铁芯);彩色烤漆
全流程工序步骤：
铝线拉拔冷镦中空帽套 → 碳钢线材冷镦钉芯球头并压制断裂颈槽 → 套体化学抛光或阳极氧化 → 自动装配机将钉芯穿入中空套身并压口定型 → 抽芯抗拉力剪切力破断试验 → 装盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
