Q 442B-2012

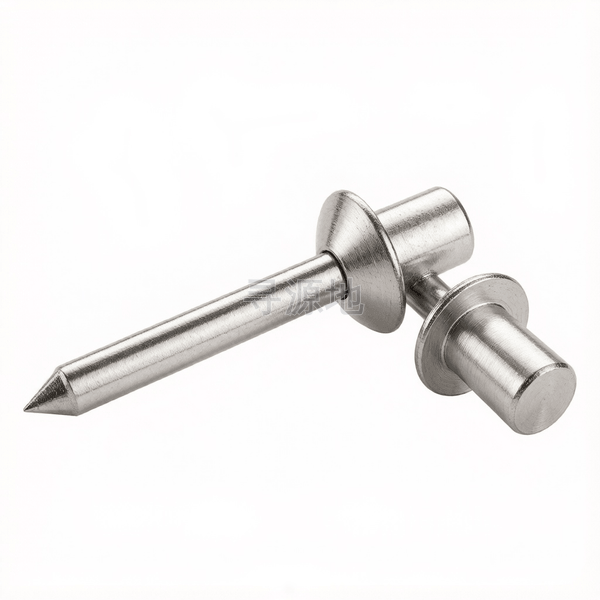

封闭型平圆头抽芯铆钉 11级
Flat round head break mandrel closed end blind-Property class 11
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 867 | DIN 660 | ASME B18.7 |
螺纹尺寸 d | Φ3.2 | Φ4 | Φ4.8 | Φ5 | Φ6.4 | |
|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 1.3 | 1.7 | 2 | 2.1 | 2.7 |
| dk | 头部外径 最大值 | 6.7 | 8.4 | 10.1 | 10.5 | 13.4 |
| dk | 头部外径 最小值 | 5.8 | 6.9 | 8.3 | 8.7 | 11.6 |
| d | 大径 最大值 | 3.28 | 4.08 | 4.88 | 5.08 | 6.48 |
| d | 大径 最小值 | 3.05 | 3.85 | 4.65 | 4.85 | 6.25 |
| d1 | max | 1.85 | 2.35 | 2.77 | 2.8 | 3.71 |
| L1 | min | 25 | 25 | 27 | 27 | 27 |
Q 442B-2012 国家标准规范技术条件与参数矩阵
公称直径 d | mm |
|
|
|
|
|
剪切载荷 | min |
|
|
|
|
|
拉力载荷 | min |
|
|
|
|
|
钉芯断裂载荷 | max |
|
|
|
|
|
| a 按照GB/T 3098.19规定，数据待生产验证（含选用牌号材料）。 | ||||||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
刹车片摩擦块铆接、童车五金框架连接、行李箱锁扣及不可拆卸永久固定
生产制造工艺与质量控制
产品等级（精度）：塑性冷镦变形级
常用材料与性能等级：塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢
对应国际/德标：GB/T 867; GB/T 869; DIN 660; DIN 6791; ASME B18.7
推荐表面防腐：镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗
全流程工序步骤：
优良塑性盘丝软化退火 → 轻拉酸洗 → 多工位冷镦机制头并冲出尾部空心孔 → 清洗光亮退火 → 滚镀锌或镀镍处理 → 脱水烘干 → 铆合翻边工艺性抽检 → 包装入库
