汽标平台标准档案编号：BJT-QC-Q-438-702C
现行有效
Q 438-2012

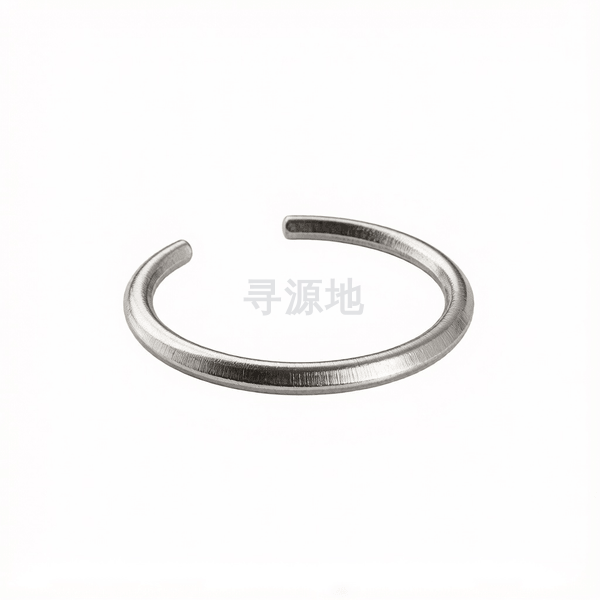

孔用钢丝挡圈
Round wire snap rings for hole
螺纹尺寸 d | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ25 | Φ26 | Φ28 | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ42 | Φ45 | Φ48 | Φ50 | Φ55 | Φ60 | Φ65 | Φ70 | Φ75 | Φ80 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 大径 最大值 | 8.22 | 9.22 | 11.43 | 13.93 | 15.93 | 18.43 | 20.52 | 23.02 | 25.02 | 27.02 | 28.02 | 29.02 | 31.12 | 33.12 | 35.62 | 39 | 42 | 44 | 46 | 49 | 52.2 | 54.2 | 60.2 | 65.2 | 70.2 | 75.2 | 80.2 | 85.4 |
| d | 大径 最小值 | 8 | 9 | 11 | 13.5 | 15.5 | 18 | 20 | 22.5 | 24.5 | 26.5 | 27.5 | 28.5 | 30.5 | 32.5 | 35 | 38 | 41 | 43 | 45 | 48 | 51 | 53 | 59 | 64 | 69 | 74 | 79 | 84 |
| d0 | 参数值 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 |
| n | 参数值 | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 16 | 20 | 20 | 20 | 20 | 25 | 25 |
Q 438-2012 国家标准规范技术条件与参数矩阵
技术条件 |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
