汽标平台标准档案编号：BJT-QC-Q-437-5F61
现行有效
Q 437-2012

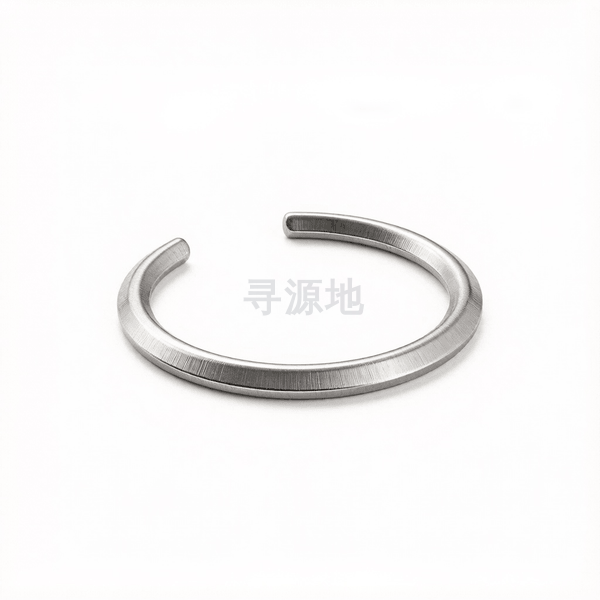

轴用钢丝挡圈
Round wire snap rings for shafts
螺纹尺寸 d | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ25 | Φ26 | Φ28 | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ42 | Φ45 | Φ48 | Φ50 | Φ55 | Φ60 | Φ65 | Φ70 | Φ75 | Φ80 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 大径 最大值 | 3 | 4 | 5 | 6 | 7 | 9 | 10.5 | 12.5 | 14 | 16 | 17.5 | 19.5 | 21.5 | 22.5 | 23.5 | 25.5 | 27.5 | 29 | 32 | 35 | 37 | 39 | 42 | 45 | 47 | 51 | 56 | 61 | 66 | 71 | 76 |
| d | 大径 最小值 | 2.82 | 3.82 | 4.82 | 5.78 | 6.78 | 8.78 | 10.03 | 12.03 | 13.53 | 15.53 | 17.03 | 18.98 | 20.98 | 21.98 | 22.98 | 24.98 | 26.98 | 28.48 | 31 | 34 | 36 | 38 | 41 | 44 | 46 | 49.8 | 54.8 | 59.8 | 64.8 | 69.8 | 74.8 |
| d0 | 参数值 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 |
| n | 参数值 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
该标准（Q 437-2012）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级高精冲压定型级
推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
