Q 436-1999

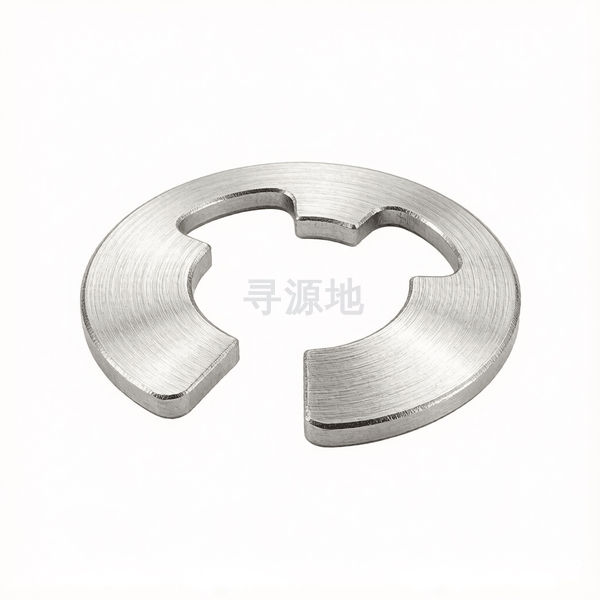

开口挡圈
Lock washers (retaining washers for shafts)
螺纹尺寸 d | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ9 | Φ12 | Φ15 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1 | 1 | 1.2 | 1.5 |
| h | min | 0.26 | 0.36 | 0.36 | 0.36 | 0.55 | 0.55 | 0.73 | 0.73 | 0.91 | 0.91 | 0.91 | 1.11 | 1.39 |
| dc | 法兰外径 最大值 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 18 | 24 | 30 |
| d | 大径 最大值 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | 9 | 12 | 15 |
| d | 大径 最小值 | 1.06 | 1.36 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 7.78 | 8.78 | 11.73 | 14.73 |
| n | max | 0.98 | 1.325 | 1.825 | 2.325 | 2.625 | 3.125 | 3.65 | 4.65 | 5.65 | 7.68 | 8.18 | 10.715 | 13.215 |
| n | min | 0.82 | 1.075 | 1.575 | 2.075 | 2.375 | 2.875 | 3.35 | 4.35 | 5.35 | 7.32 | 7.82 | 10.285 | 12.785 |
Q 436-1999 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
标准 |
| |
表面处理 |
| |
其余技术条件 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
