汽标平台标准档案编号：BJT-QC-Q-434-1084
现行有效
Q 434-2012

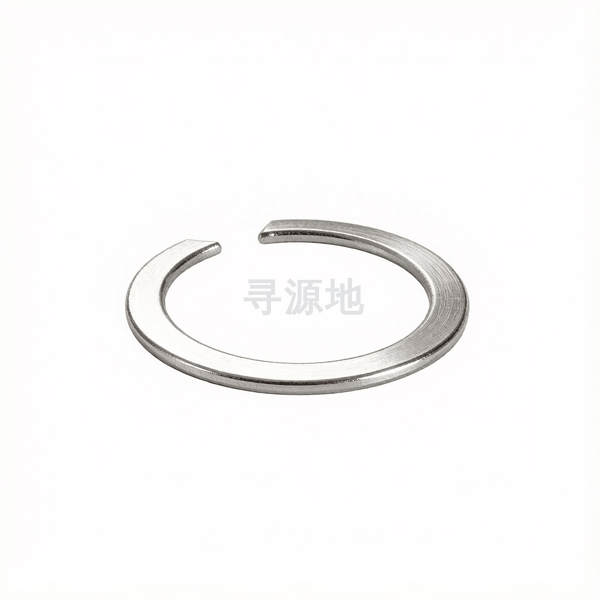

孔用压扁钢丝挡圈
Round wire circlips for hole
螺纹尺寸 d | Φ20 | Φ22 | Φ24 | Φ25 | Φ26 | Φ28 | Φ30 | Φ32 | Φ34 | Φ35 | Φ36 | Φ37 | Φ38 | Φ40 | Φ42 | Φ45 | Φ48 | Φ50 | Φ52 | Φ55 | Φ58 | Φ60 | Φ62 | Φ65 | Φ68 | Φ70 | Φ72 | Φ75 | Φ78 | Φ80 | Φ85 | Φ90 | Φ95 | Φ100 | Φ105 | Φ110 | Φ115 | Φ120 | Φ130 | Φ140 | Φ150 | Φ160 | Φ170 | Φ180 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1 | 1 | 1 | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 3.2 | 3.2 |
| h | min | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 3.08 | 3.08 |
| d | 大径 最大值 | 21.65 | 23.65 | 26.05 | 27.05 | 28.05 | 30.3 | 32.3 | 34.6 | 36.7 | 38 | 39 | 40 | 41 | 43.7 | 45.7 | 48.7 | 51.8 | 54.5 | 56.5 | 59.5 | 62.5 | 64.5 | 66.5 | 69.5 | 72.8 | 74.8 | 76.8 | 79.8 | 82.9 | 85.9 | 90.9 | 95.9 | 100.9 | 105.9 | 112.4 | 117.4 | 122.5 | 127.5 | 137.5 | 147.5 | 159.5 | 169.5 | 180 | 190.1 |
| d | 大径 最小值 | 21.35 | 23.35 | 25.75 | 26.75 | 27.75 | 29.9 | 31.9 | 34.2 | 36.3 | 37.6 | 38.6 | 39.6 | 40.6 | 43.3 | 45.3 | 48.3 | 51.2 | 53.9 | 55.9 | 58.9 | 61.9 | 63.9 | 65.9 | 68.9 | 72.2 | 74.2 | 76.2 | 79.2 | 82.1 | 85.1 | 90.1 | 95.1 | 100.1 | 105.1 | 111.6 | 116.6 | 121.5 | 126.5 | 136.5 | 146.5 | 158.5 | 168.5 | 179 | 188.9 |
| n | 参数值 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 30 | 30 |
Q 434-2012 国家标准规范技术条件与参数矩阵
材料 |
| |
| ||
表面处理 | 种类 |
|
标准 |
| |
其余技术条件 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
