汽标平台标准档案编号：BJT-QC-Q-433-5793
现行有效
Q 433-2012

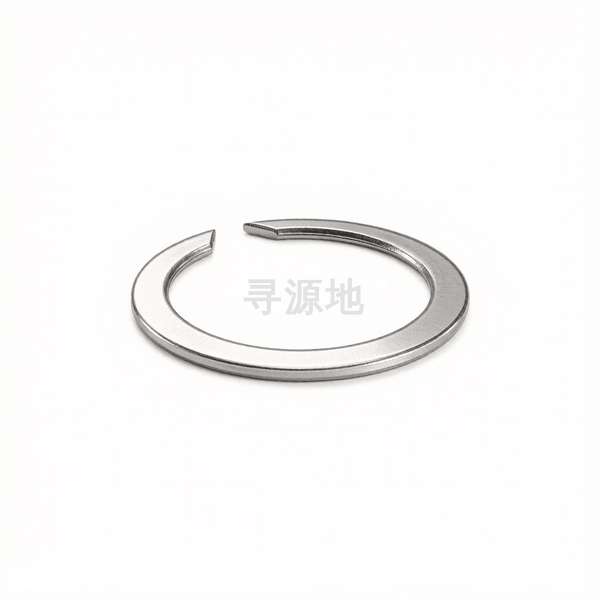

轴用压扁钢丝挡圈
Round wire circlips for shaft
螺纹尺寸 d | Φ20 | Φ22 | Φ24 | Φ25 | Φ26 | Φ28 | Φ30 | Φ32 | Φ34 | Φ35 | Φ36 | Φ37 | Φ38 | Φ40 | Φ42 | Φ45 | Φ48 | Φ50 | Φ52 | Φ55 | Φ58 | Φ60 | Φ62 | Φ65 | Φ68 | Φ70 | Φ72 | Φ75 | Φ78 | Φ80 | Φ85 | Φ90 | Φ95 | Φ100 | Φ105 | Φ110 | Φ115 | Φ120 | Φ130 | Φ140 | Φ150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1 | 1 | 1 | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 |
| h | min | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
| d | 大径 最大值 | 18.65 | 20.65 | 22.35 | 23.35 | 24.35 | 26.05 | 28.05 | 29.75 | 31.7 | 32.4 | 33.4 | 34.4 | 35.4 | 36.7 | 38.7 | 41.7 | 44.7 | 46 | 48 | 51.1 | 54.1 | 56.1 | 58.1 | 61.1 | 63.8 | 65.8 | 67.8 | 70.8 | 73.8 | 74.8 | 79.8 | 84.9 | 89.9 | 94.9 | 98.4 | 103.4 | 108.4 | 113.4 | 123.5 | 133.5 | 142.5 |
| d | 大径 最小值 | 18.35 | 20.35 | 22.05 | 23.05 | 24.05 | 25.75 | 27.75 | 29.45 | 31.3 | 32 | 33 | 34 | 35 | 36.3 | 38.3 | 41.3 | 44.3 | 45.6 | 47.6 | 50.5 | 53.5 | 55.5 | 57.5 | 60.5 | 63.2 | 65.2 | 67.2 | 70.2 | 73.2 | 74.2 | 79.2 | 84.1 | 89.1 | 94.1 | 97.6 | 102.6 | 107.6 | 112.6 | 122.5 | 132.5 | 141.5 |
| n | 参数值 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
Q 433-2012 国家标准规范技术条件与参数矩阵
材料 |
| |
| ||
表面处理 | 种类 |
|
标准 |
| |
其余技术条件 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
