汽标平台标准档案编号：BJT-QC-Q-430-4387
现行有效
Q 430-2012

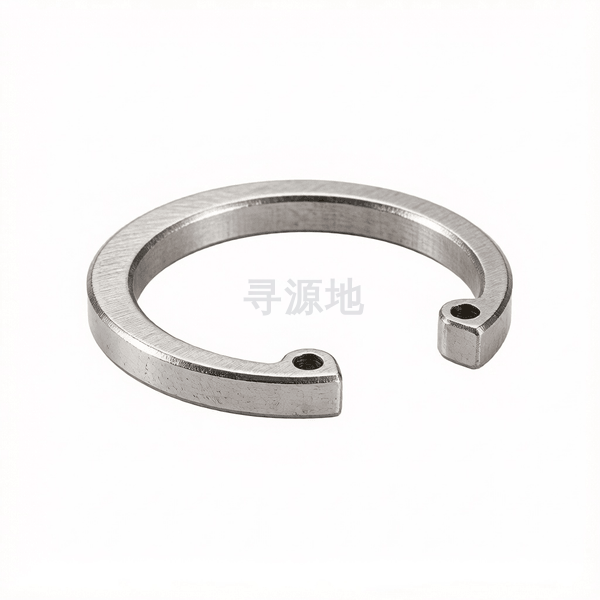

孔用弹性挡圈
Elastic retaining ring for hole
螺纹尺寸 d | Φ8 | Φ9 | Φ10 | Φ11 | Φ12 | Φ13 | Φ14 | Φ15 | Φ16 | Φ17 | Φ18 | Φ19 | Φ20 | Φ21 | Φ22 | Φ24 | Φ25 | Φ26 | Φ28 | Φ30 | Φ31 | Φ32 | Φ34 | Φ35 | Φ36 | Φ37 | Φ38 | Φ40 | Φ42 | Φ45 | Φ47 | Φ48 | Φ50 | Φ52 | Φ55 | Φ56 | Φ58 | Φ60 | Φ62 | Φ63 | Φ65 | Φ68 | Φ70 | Φ72 | Φ75 | Φ78 | Φ80 | Φ82 | Φ85 | Φ88 | Φ90 | Φ92 | Φ95 | Φ98 | Φ100 | Φ102 | Φ105 | Φ108 | Φ110 | Φ112 | Φ115 | Φ120 | Φ125 | Φ130 | Φ135 | Φ140 | Φ145 | Φ150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| h | min | 0.55 | 0.55 | 0.73 | 0.73 | 0.73 | 0.73 | 0.91 | 0.91 | 0.91 | 0.91 | 0.91 | 0.91 | 0.91 | 0.91 | 0.91 | 1.11 | 1.11 | 1.11 | 1.11 | 1.11 | 1.11 | 1.11 | 1.39 | 1.39 | 1.39 | 1.39 | 1.39 | 1.39 | 1.39 | 1.39 | 1.39 | 1.39 | 1.87 | 1.87 | 1.87 | 1.87 | 1.87 | 1.87 | 1.87 | 1.87 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.34 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 | 2.84 |
| d | 大径 最大值 | 9.06 | 10.16 | 11.16 | 12.16 | 13.36 | 14.46 | 15.46 | 16.56 | 17.66 | 18.72 | 19.92 | 20.92 | 21.92 | 22.92 | 23.92 | 26.32 | 27.32 | 28.32 | 30.6 | 32.6 | 33.9 | 34.9 | 37 | 38.3 | 39.3 | 40.3 | 41.3 | 44.4 | 46.4 | 49.4 | 51.6 | 52.6 | 55.3 | 57.3 | 60.3 | 61.3 | 63.3 | 65.3 | 67.3 | 68.3 | 70.3 | 73.6 | 75.6 | 77.6 | 80.6 | 83.8 | 86.8 | 88.8 | 91.8 | 94.8 | 96.8 | 98.8 | 101.8 | 104.8 | 106.8 | 109.3 | 113.3 | 116.3 | 118.3 | 120.3 | 123.5 | 128.5 | 133.5 | 138.5 | 143.5 | 148.5 | 153.5 | 159.5 |
| d | 大径 最小值 | 8.6 | 9.7 | 10.7 | 11.7 | 12.9 | 14 | 15 | 16.1 | 17.2 | 18.17 | 19.37 | 20.37 | 21.37 | 22.37 | 23.37 | 25.69 | 26.69 | 27.69 | 29.85 | 31.85 | 33.15 | 34.15 | 36.25 | 37.55 | 38.55 | 39.55 | 40.55 | 43.11 | 45.11 | 48.11 | 50.04 | 51.04 | 53.74 | 55.74 | 58.74 | 59.74 | 61.74 | 63.74 | 65.74 | 66.74 | 68.74 | 72.04 | 74.04 | 76.04 | 79.04 | 81.96 | 84.96 | 86.96 | 89.96 | 92.96 | 94.96 | 96.96 | 99.96 | 102.96 | 104.96 | 107.46 | 111.46 | 114.46 | 116.46 | 118.46 | 121.37 | 126.37 | 131.37 | 136.37 | 141.37 | 146.37 | 151.37 | 157.37 |
| d1 | 参数值 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Q 430-2012 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
|
标准 |
|
| |
表面处理 | 种类 |
|
|
标准 |
|
| |
其余技术条件 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
