Q 421B-2012

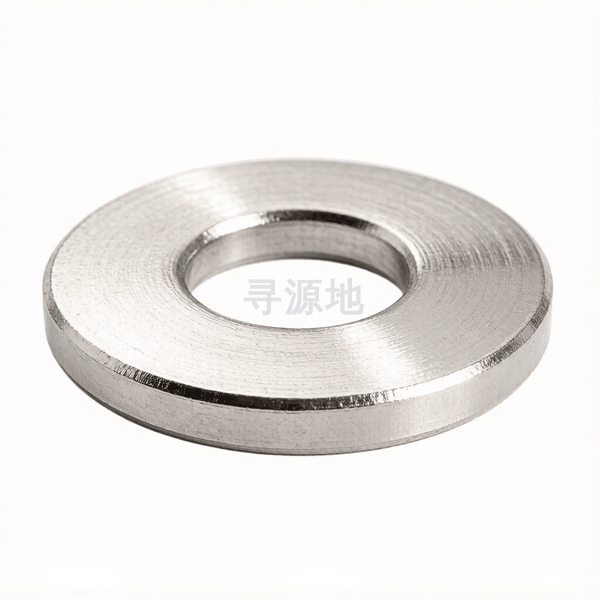

N型(标准)平垫圈 用于自攻螺钉和垫圈组合件
Plain washers(Normal)for tapping screw and washer assembly
螺纹尺寸 d | Φ2.9 | Φ3.5 | Φ4.2 | Φ4.8 | Φ5.5 | Φ6.3 | Φ8 | |
|---|---|---|---|---|---|---|---|---|
| h | max | 1.06 | 1.06 | 1.06 | 1.06 | 1.68 | 1.68 | 1.68 |
| h | min | 0.94 | 0.94 | 0.94 | 0.94 | 1.52 | 1.52 | 1.52 |
| dc | 法兰外径 最大值 | 7 | 8 | 9 | 10 | 12 | 14 | 16 |
| dc | 法兰外径 最小值 | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | 13.57 | 15.57 |
| d | 大径 最大值 | 2.6 | 3.1 | 3.67 | 4.12 | 4.82 | 5.52 | 7.3 |
| d | 大径 最小值 | 2.5 | 3 | 3.55 | 4 | 4.7 | 5.4 | 7.15 |
Q 421B-2012 国家标准规范技术条件与参数矩阵
材料 |
| |
机械性能 | 硬度等级 |
|
硬度范围 |
| |
公差 | 产品等级 |
|
标准 | ||
表面处理 |
| |
表面缺陷 |
| |
验收及包装 | ||
| a 含碳量不应超过0.12%。 b 机械性能仅作为交货条件。当对螺钉和垫圈组合件进行淬火并回火时，则可能改变。 c 硬度试验按 GB/T 4340.1规定 。 试验力：HV10 用于公称厚度h≤1.2mm； HV30 用于公称厚度h＞1.2mm。 d A级不适用于内径d和厚度h的公差 。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
