汽标平台标准档案编号：BJT-QC-Q-420-8D40
现行有效
Q 420-2012

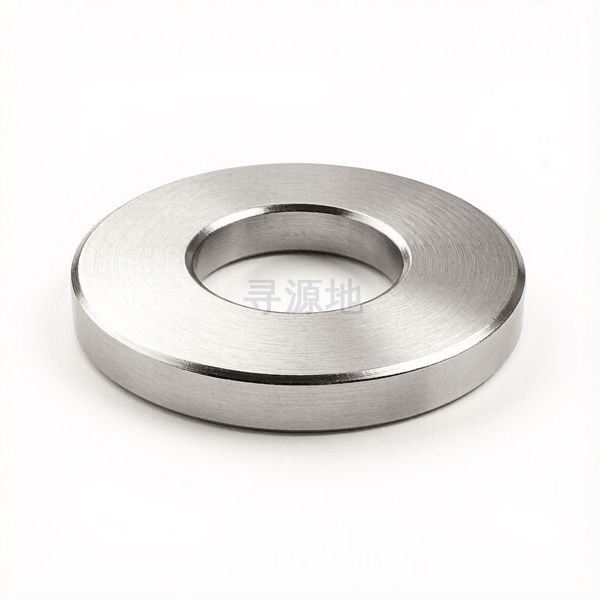

L型组合件用锥形弹性垫圈
Conical spring washers for screw and washer assemblies-type L
螺纹尺寸 d | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
|---|---|---|---|---|---|---|
| h | max | 1.45 | 1.75 | 2.28 | 2.88 | 3.28 |
| h | min | 1.35 | 1.65 | 2.12 | 2.72 | 3.12 |
| dc | 法兰外径 最大值 | 15 | 18 | 22 | 27 | 30 |
| dc | 法兰外径 最小值 | 14.57 | 17.57 | 21.48 | 26.48 | 29.48 |
| d | 大径 最大值 | 4.75 | 5.71 | 7.64 | 9.59 | 11.53 |
| d | 大径 最小值 | 4.57 | 5.53 | 7.42 | 9.37 | 11.26 |
| h1 | max | 0.65 | 0.65 | 0.75 | 0.8 | 1 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
