Q 419-2012

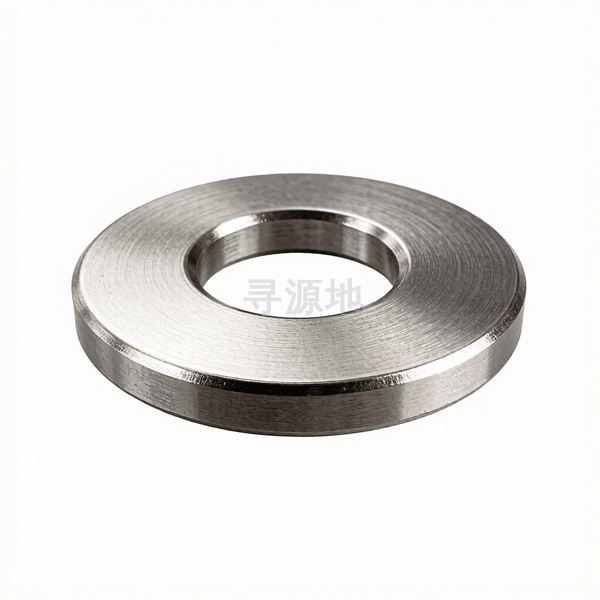

锥形弹性垫圈
Conical spring washers
螺纹尺寸 d | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 |
| h | min | 0.91 | 1.11 | 1.39 | 1.87 | 2.34 | 2.84 | 3.3 | 3.8 | 4.25 | 4.75 | 5.2 | 5.7 | 6.2 | 6.7 |
| h | max | 1.3 | 1.55 | 2 | 2.6 | 3.2 | 3.95 | 4.65 | 5.25 | 5.8 | 6.4 | 7.05 | 7.75 | 8.35 | 9.2 |
| h | min | 1.12 | 1.35 | 1.7 | 2.24 | 2.8 | 3.43 | 4.04 | 4.58 | 5.08 | 5.6 | 6.15 | 6.77 | 7.3 | 8 |
| dc | 法兰外径 最大值 | 9 | 11 | 14 | 18 | 23 | 29 | 35 | 39 | 42 | 45 | 49 | 56 | 60 | 70 |
| dc | 法兰外径 最小值 | 8.64 | 10.57 | 13.57 | 17.57 | 22.48 | 28.48 | 34.38 | 38.38 | 41.38 | 44.38 | 48.38 | 55.26 | 59.26 | 69.26 |
| d | 大径 最大值 | 4.6 | 5.6 | 6.76 | 8.75 | 10.93 | 13.43 | 15.43 | 17.43 | 19.52 | 21.52 | 23.52 | 25.52 | 28.52 | 31.52 |
| d | 大径 最小值 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
Q 419-2012 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
|
标准 |
|
| |
硬度 |
|
| |
公差 | 产品等级 |
|
|
标准 | |||
表面处理 | 种类 |
|
|
标准 |
|
| |
外观 |
|
| |
试验方法 |
|
| |
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
