汽标平台标准档案编号：BJT-QC-Q-418-D4C4
已被 Q 418-2012 替代
替代新版：Q 418-2012→
Q 418-1999

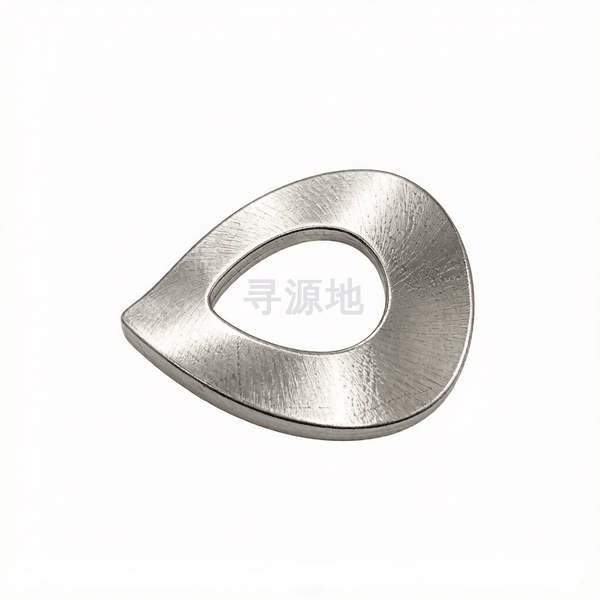

波形弹性垫圈
Wave spring washers
本标准已废止，现行替代版本为：Q 418-2012
前往新版标准→
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | 1 | 1.2 | 1.5 | 1.5 | 1.5 | 1.6 | 1.8 | 1.8 | 2 | 2 |
| h | max | 1.6 | 2 | 2.2 | 2.6 | 3 | 4.2 | 5 | 5.9 | 6.3 | 6.5 | 7.4 | 7.8 | 8.2 | 9.4 | 10 |
| h | min | 0.8 | 1 | 1.1 | 1.3 | 1.5 | 2.1 | 2.5 | 3 | 3.2 | 3.3 | 3.7 | 3.9 | 4.1 | 4.7 | 5 |
| dc | 法兰外径 最大值 | 8 | 9 | 11 | 12 | 15 | 21 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 50 | 56 |
| dc | 法兰外径 最小值 | 7.42 | 8.42 | 10.3 | 11.3 | 14.3 | 20.16 | 23.16 | 27.16 | 29 | 33 | 35 | 39 | 43 | 49 | 54.8 |
| d | 大径 最大值 | 3.5 | 4.6 | 5.6 | 6.76 | 8.76 | 10.93 | 13.43 | 15.43 | 17.43 | 19.52 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 |
| d | 大径 最小值 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
Q 418-1999 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
标准 |
| |
表面处理 |
| |
其余技术条件 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
