汽标平台标准档案编号：BJT-QC-Q-415-2590
现行有效
Q 415-2012

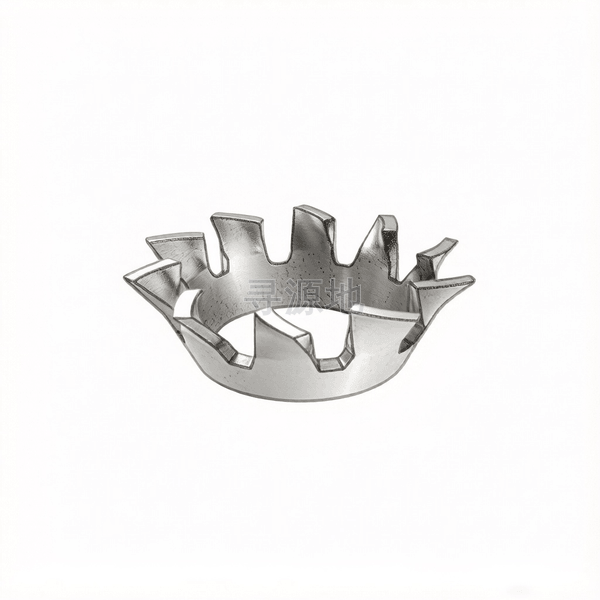

组合件用锥形锁紧垫圈
Countersunk external toothed lock washer for assembly
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | |
|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.4 | 0.5 | 0.6 | 0.6 | 0.8 |
| dc | 法兰外径 | 6 | 8 | 9.8 | 11.8 | 15.3 |
| d | 大径 最大值 | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 |
| d | 大径 最小值 | 2.73 | 3.66 | 4.57 | 5.53 | 7.42 |
| Number | of teeth min | 6 | 8 | 8 | 10 | 10 |
Q 415-2012 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
标准 |
| |
表面处理 |
| |
其余技术条件 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
