Q 408-2012

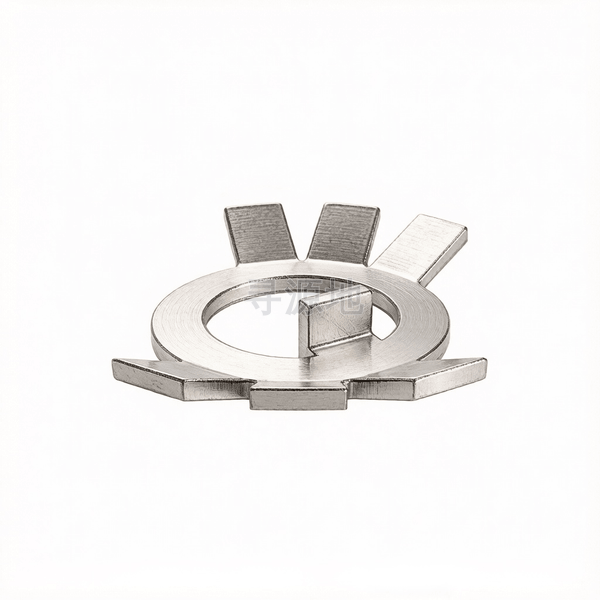

圆螺母用止动垫圈
Tab washers for round nuts
螺纹尺寸 d | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ25 | Φ27 | Φ30 | Φ33 | Φ35 | Φ36 | Φ39 | Φ40 | Φ42 | Φ45 | Φ48 | Φ50 | Φ52 | Φ55 | Φ56 | Φ60 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| H | 高度/厚度 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| dc | 法兰外径 | 20 | 22 | 24 | 27 | 30 | 34 | 34 | 37 | 40 | 43 | 43 | 46 | 49 | 49 | 53 | 59 | 61 | 61 | 67 | 67 | 74 | 79 |
| d | 大径 最小值 | 14.5 | 16.5 | 18.5 | 20.5 | 22.5 | 24.5 | 25.5 | 27.5 | 30.5 | 33.5 | 35.5 | 36.5 | 39.5 | 40.5 | 42.5 | 45.5 | 48.5 | 50.5 | 52.5 | 56 | 57 | 61 |
| n | 参数值 | 11 | 13 | 15 | 17 | 19 | 21 | 21 | 24 | 27 | 30 | 30 | 33 | 36 | 36 | 39 | 42 | 45 | 45 | 49 | 49 | 53 | 57 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
