Q 406-2012
组合件用弹簧垫圈

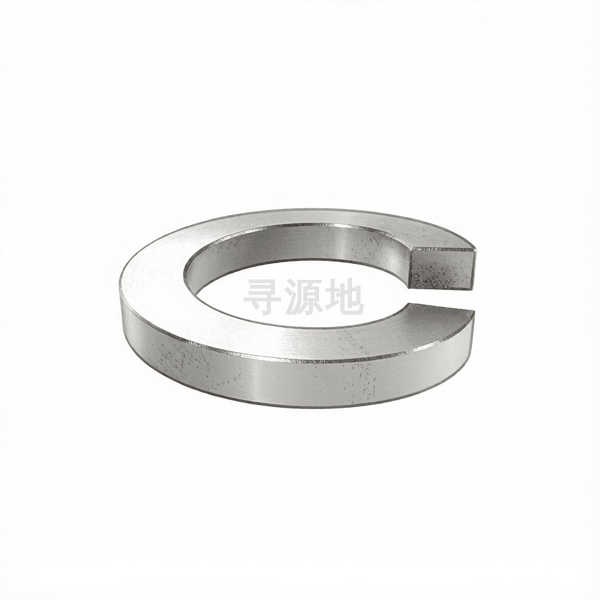

Single coil spring lock washer for assembly
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
|---|---|---|---|---|---|---|---|---|
| b | max | 1.3 | 1.6 | 2.1 | 2.65 | 3.15 | 3.7 | 4.2 |
| b | min | 1.1 | 1.4 | 1.9 | 2.35 | 2.85 | 3.3 | 3.8 |
| h | max | 0.9 | 1.2 | 1.4 | 1.7 | 2.1 | 2.65 | 3.13 |
| h | min | 0.7 | 1 | 1.2 | 1.5 | 1.9 | 2.35 | 2.85 |
| h | max | 2 | 2.75 | 3.25 | 4 | 5 | 6.25 | 7.5 |
| h | min | 1.6 | 2.2 | 2.6 | 3.2 | 4 | 5 | 6 |
| d | 大径 最大值 | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 | 9.59 | 11.53 |
| d | 大径 最小值 | 2.69 | 3.6 | 4.45 | 5.41 | 7.28 | 9.23 | 11.1 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
