Q 404-1999

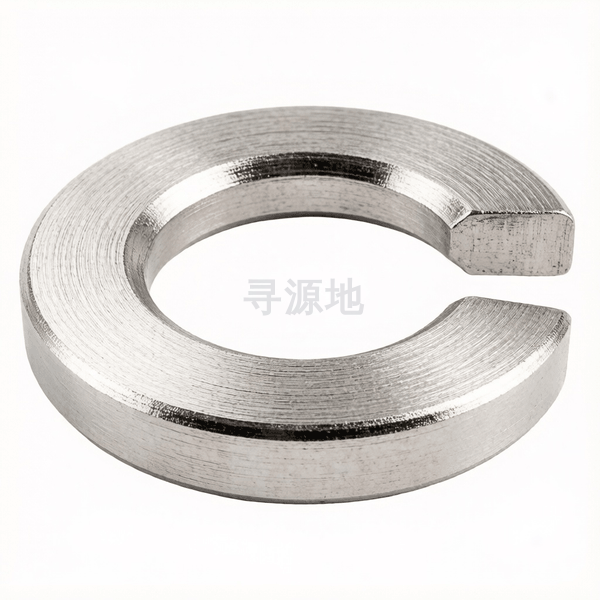

轻型弹簧垫圈
Single coil spring lock washers,Light type
本标准已废止，现行替代版本为：Q 404-2012
前往新版标准→
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 1.1 | 1.3 | 1.6 | 2.1 | 2.65 | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | 5.7 | 6.2 | 7.3 | 8.3 | 9.3 |
| b | min | 0.9 | 1.1 | 1.4 | 1.9 | 2.35 | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | 5.3 | 5.8 | 6.7 | 7.7 | 8.7 |
| h | max | 0.68 | 0.9 | 1.2 | 1.4 | 1.7 | 2.1 | 2.65 | 3.15 | 3.4 | 3.8 | 4.2 | 4.7 | 5.2 | 5.7 | 6.2 |
| h | min | 0.52 | 0.7 | 1 | 1.2 | 1.5 | 1.9 | 2.35 | 2.85 | 3 | 3.4 | 3.8 | 4.3 | 4.8 | 5.3 | 5.8 |
| h | max | 1.5 | 2 | 2.75 | 3.25 | 4 | 5 | 6.25 | 7.5 | 8 | 9 | 10 | 11.25 | 12.5 | 13.75 | 15 |
| h | min | 1.2 | 1.6 | 2.2 | 2.6 | 3.2 | 4 | 5 | 6 | 6.4 | 7.2 | 8 | 9 | 10 | 11 | 12 |
| d | 大径 最大值 | 3.4 | 4.4 | 5.4 | 6.68 | 8.68 | 10.9 | 12.9 | 14.9 | 16.9 | 19.04 | 21.04 | 23.34 | 25.5 | 28.5 | 31.5 |
| d | 大径 最小值 | 3.1 | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
