Q 39B-2012

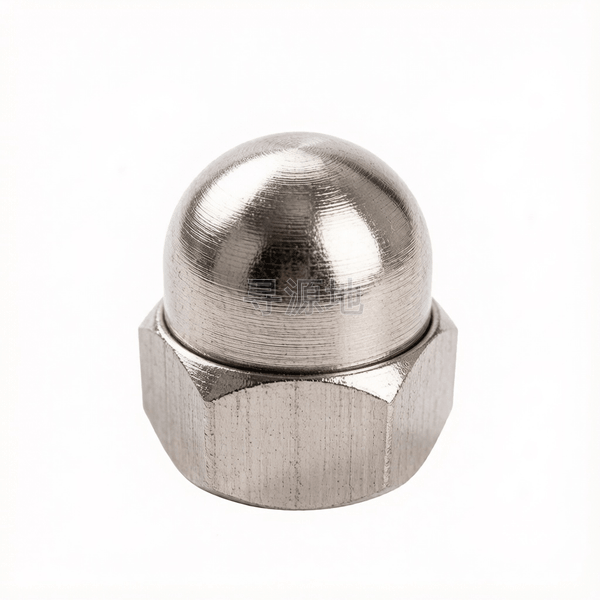

细牙六角盖形螺母

Acorn hexagon nuts with fine thread

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20
P	螺距	1	1.25	1.25	1.5	1.5	1.5	2
h	max	15	18	22	25	28	32	34
h	min	14.57	17.57	21.48	24.48	27.48	31	33
s	对边宽度最大值	13	16	18	21	24	27	30
s	对边宽度最小值	12.73	15.73	17.73	20.67	23.67	26.16	29.16
e	对角宽最小值	14.38	17.77	20.03	23.55	26.75	29.56	32.95
k	头部厚度最大值	6.5	8	10	11	13	15	16
k	头部厚度最小值	6.14	7.64	9.64	10.3	12.3	14.3	14.9
t	max	11.35	13.35	16.35	18.35	21.42	25.42	26.42
t	min	10.65	12.65	15.65	17.65	20.58	24.58	25.58

Q 39B-2012 国家标准规范技术条件与参数矩阵

应用热度指数：34

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

机电设备各类零部件配套安装紧固、工业管路定位支承、日常机修维护备件

产品等级（精度）：通用机械标准级

常用材料与性能等级：优质碳钢 4.8/8.8; 304不锈钢

对应国际/德标：参照国家标准及行业规范

推荐表面防腐：镀蓝白锌;镀彩锌;发黑浸油;本色清洗钝化

全流程工序步骤：

原材料线材/卷带检验 → 冷拔拉丝或开卷校平 → 冷镦/冲压成型或数控加工 → 清洗去油去毛刺 → 表面热处理(按需) → 表面电镀防腐处理 → 全检包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
