汽标平台标准档案编号：BJT-QC-Q-394B-DEF0
已被 Q 394B-2012 替代
替代新版：Q 394B-2012→
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| h | 高度/厚度 | 0.5 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1.2 | 1.2 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.16 | 29.16 |
| e | 对角宽 最小值 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.36 | 26.75 | 29.56 | 32.95 |
| k | 头部厚度 最小值 | 9 | 11 | 15 | 18 | 22 | 24 | 26 | 30 | 35 |
| m | 参数值 | 5.5 | 6.5 | 8 | 10 | 12 | 13 | 15 | 17 | 19 |
该标准（Q 394B-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密成型级)
推荐性能等级6级; 8级; 304不锈钢; 黄铜
表面处理规范表面镀铬抛光;镀镍;镀白锌;镜面电解抛光
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子/电器装配
核心连接场景：电器外壳、仪表、汽车内饰、电子设备的快速装配
主要功能用途：螺钉与垫圈预组装为一体，防止垫圈丢失，提高装配效率
典型应用节点：
自行车/摩托车外露轮轴防护装饰、机械外露螺栓防碰伤人员、防水防尘密封节点
生产制造工艺与质量控制
产品等级（精度）：A级 (精密成型级)
常用材料与性能等级：6级; 8级; 304不锈钢; 黄铜
对应国际/德标：GB/T 923; DIN 1587; DIN 917
推荐表面防腐：表面镀铬抛光;镀镍;镀白锌;镜面电解抛光
全流程工序步骤：
碳钢线材退火 → 冷拔拔丝 → 多工位成型六角下料打盲孔 → 车修半球罩顶(或盖帽焊接) → 盲孔攻丝 → 震动抛光去毛刺 → 表面多层电镀光亮镍铬 → 清洗烘干 → 防磕碰盒装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。

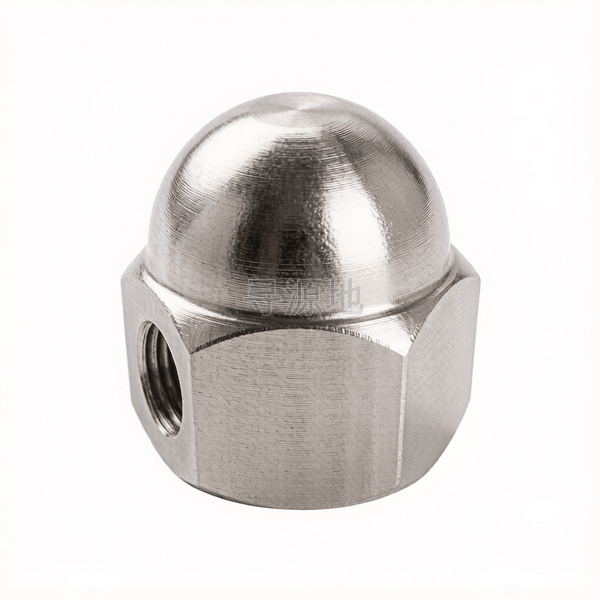

需要采购或定制 Q 394B-1999 (组合式盖形螺母)？
