Q 393-1999

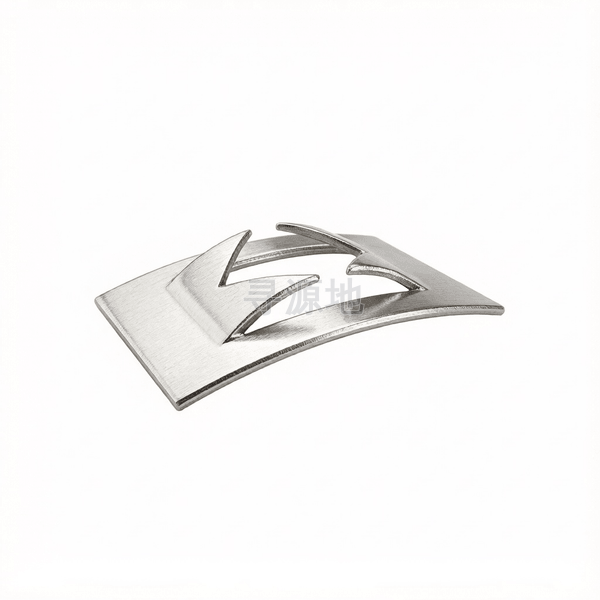

C型板簧螺母
Type C plate spring nuts
本标准已废止，现行替代版本为：Q 393-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 |
螺纹尺寸 d | Φ2 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | |
|---|---|---|---|---|---|---|---|
| h | max | 0.425 | 0.425 | 0.425 | 0.48 | 0.48 | 0.53 |
| h | min | 0.375 | 0.375 | 0.375 | 0.42 | 0.42 | 0.47 |
| H | 高度/厚度 | 2 | 2.4 | 3 | 3.3 | 3.5 | 4.4 |
| s | 对边宽度 最大值 | 12.4 | 14.4 | 16.4 | 18.4 | 20.4 | 23.4 |
| s | 对边宽度 最小值 | 11.6 | 13.6 | 15.6 | 17.6 | 19.6 | 22.6 |
| e | 对角宽度 | 3 | 3.5 | 0.5 | 6 | 7 | 9 |
| d | 大径 最大值 | 1.9 | 2.8 | 3.8 | 4.8 | 5.8 | 7.8 |
| d | 大径 最小值 | 1.7 | 2.6 | 3.6 | 4.6 | 5.6 | 7.6 |
| h1 | 参数值 | 0.6 | 0.8 | 1.1 | 1.2 | 1.3 | 1.7 |
| n | 参数值 | 0.6 | 0.8 | 1 | 1 | 2 | 2 |
| s1 | max | 6.4 | 8.4 | 9.4 | 11.4 | 12.4 | 15.4 |
| s1 | min | 5.6 | 7.6 | 8.6 | 10.6 | 11.6 | 14.6 |
该标准（Q 393-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
