Q 387B-2012

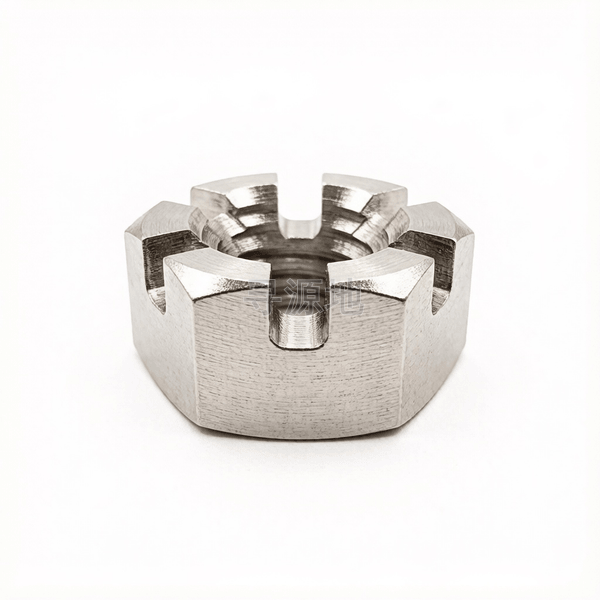

六角开槽薄螺母极细牙

Hexagon slotted nuts with fine pitch-thread

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 6172.1	ISO 4035	DIN 439	ASME B18.2.2

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36
P	螺距	1	1	1.25	1.5	1.5	1.5	1.5	1.5	2	2	2	2	3
s	对边宽度最大值	13	16	18	21	24	27	30	34	36	41	46	50	55
s	对边宽度最小值	12.73	15.73	17.73	20.67	23.67	26.16	29.16	33	35	40	45	49	53.8
e	对角宽最小值	14.38	17.77	20.03	23.35	26.75	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k	头部厚度最大值	7.5	9.3	12	14.1	16.4	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
k	头部厚度最小值	7.14	8.94	11.57	13.4	15.7	16.9	19	20.5	22.6	25.4	27.3	30.9	33.1
n	max	3.1	3.4	4.25	4.25	5.7	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n	min	2.5	2.8	3.5	3.5	4.5	4.5	4.5	5.5	5.5	5.5	7	7	7
w	max	4.5	5.3	7	9.1	10.4	11.6	14.3	14.8	15.9	18.7	19.6	23.5	25.7
w	min	4.2	5	6.64	8.74	9.97	10.9	13.6	14.1	15.2	17.86	18.76	22.66	24.86

Q 387B-2012 国家标准规范技术条件与参数矩阵

应用热度指数：63

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：04级; 05级; A2-035

对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2

推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗

全流程工序步骤：

低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
