汽标平台标准档案编号：BJT-QC-Q-383B-0B7A
现行有效
Q 383B-2012

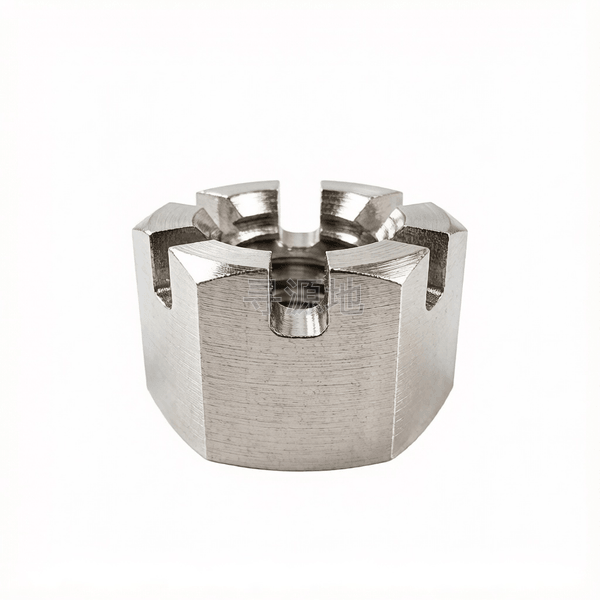

2型六角开槽螺母 细牙
Hexagon slotted and castle nuts,style 2,Fine pitch thread
螺纹尺寸 d | M10 | M12 | M20 | M22 | |
|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 2 | 2 |
| s | 对边宽度 最大值 | 16 | 18 | 30 | 34 |
| s | 对边宽度 最小值 | 15.73 | 17.73 | 29.16 | 33 |
| e | 对角宽 最小值 | 17.77 | 20.03 | 32.95 | 37.29 |
| k | 头部厚度 最大值 | 13.3 | 17 | 26.3 | 29.8 |
| k | 头部厚度 最小值 | 12.87 | 16.57 | 25.46 | 28.96 |
| n | max | 3.4 | 4.25 | 5.7 | 6.7 |
| n | min | 2.8 | 3.5 | 4.5 | 5.5 |
| w | max | 9.3 | 12 | 20.3 | 21.8 |
| w | min | 8.94 | 11.57 | 19.46 | 20.5 |
Q 383B-2012 国家标准规范技术条件与参数矩阵
| 钢 | |||
螺纹 | 公差 |
| |
标准 | |||
机械性能 | 等级 |
| |
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面缺陷 | |||
表面处理 | 种类 |
|
|
标准 |
| ||
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死
生产制造工艺与质量控制
产品等级（精度）：A级 / B级
常用材料与性能等级：8级; 10级
对应国际/德标：GB/T 6178; DIN 935; ISO 7035
推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
全流程工序步骤：
盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
