Q 381B-1999

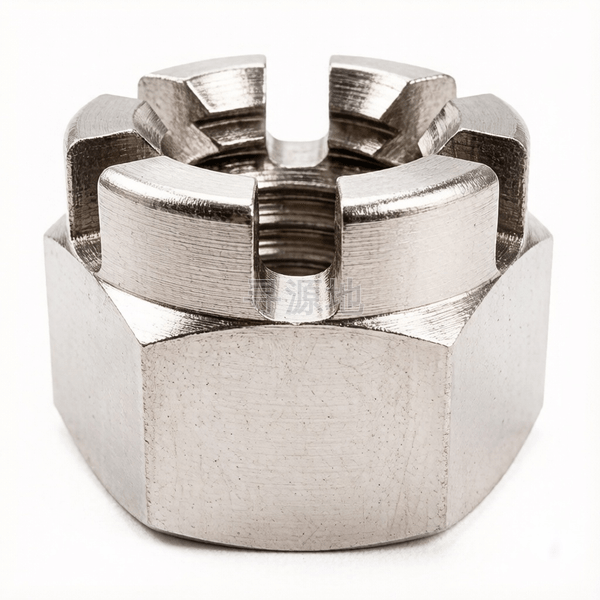

1型开槽皇冠螺母极细牙

Crown nuts with slot,style 1,,Fine pitch thread

本标准已废止，现行替代版本为：Q 381B-2012

国标 GB	国际 ISO	德标 DIN
GB/T 6178	ISO 7035	DIN 935

螺纹尺寸 d		M18	M20	M22	M24	M27	M30	M33	M36
P	螺距	1.5	1.5	1.5	2	2	2	2	3
s	对边宽度最大值	27	30	34	36	41	46	50	55
s	对边宽度最小值	26.16	29.16	33	35	40	45	49	53.8
e	对角宽最小值	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k	头部厚度最大值	21.8	24	27.4	29.5	31.8	34.6	37.7	40
k	头部厚度最小值	20.96	23.16	26.56	28.66	30.8	33.6	36.7	39
d1	max	25	28	30	34	38	42	46	50
d1	min	24.16	27.16	29.16	33	37	41	45	49
n	max	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n	min	4.5	4.5	5.5	5.5	5.5	7	7	7
w	max	15.8	18	19.4	21.5	23.8	25.6	28.7	31
w	min	15.1	17.3	18.56	20.66	22.96	24.76	27.86	30

Q 381B-1999 国家标准规范技术条件与参数矩阵

应用热度指数：63

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死

产品等级（精度）：A级 / B级

常用材料与性能等级：8级; 10级

对应国际/德标：GB/T 6178; DIN 935; ISO 7035

推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗

全流程工序步骤：

盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
