汽标平台标准档案编号：BJT-QC-Q-371-B93B
现行有效
Q 371-1999

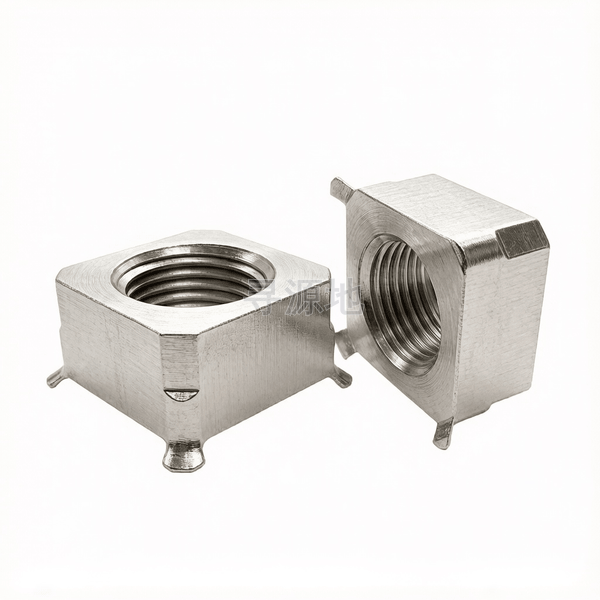

B型焊接方螺母
Type B square weld nuts
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| b | max | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
| b | min | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| h | max | 1 | 1 | 1 | 1 | 1 | 1.2 |
| h | min | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 16 | 18 |
| s | 对边宽度 最小值 | 6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
| k | 头部厚度 最大值 | 3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
| k | 头部厚度 最小值 | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.14 |
Q 371-1999 国家标准规范技术条件与参数矩阵
材料 |
| |
螺纹 | 公差 |
|
标准 | ||
机械性能 | 保证载荷 |
|
试验方法 |
| |
公差 | 产品等级 |
|
标准 | ||
表面处理 | 种类 |
|
标准 |
| |
表面缺陷 | ||
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
