汽标平台标准档案编号：BJT-QC-Q-364-0ECC
现行有效
Q 364-2012

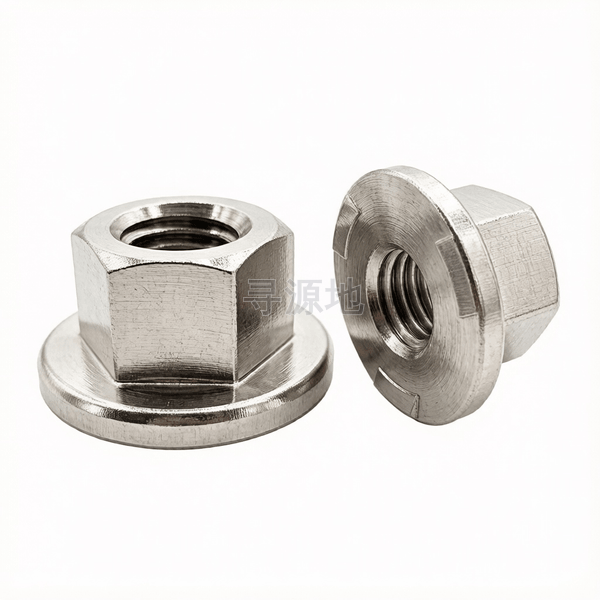

焊接六角凸缘螺母
Weld hexagon nuts with flange
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 6177.1 | ISO 4161 | DIN 6923 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| b | max | 4.1 | 5.1 | 6.1 | 7.1 | 8.1 | 8.1 | 8.1 |
| b | min | 3.9 | 4.9 | 5.9 | 6.9 | 7.9 | 7.9 | 7.9 |
| h | max | 1.95 | 2.25 | 2.75 | 3.25 | 3.25 | 4.25 | 4.25 |
| h | min | 1.45 | 1.75 | 2.25 | 2.75 | 2.75 | 3.75 | 3.75 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 | 18 | 21 | 24 |
| s | 对边宽度 最小值 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.16 | 23.16 |
| e | 对角宽 最小值 | 8.2 | 10.6 | 13.6 | 16.9 | 19.4 | 22.4 | 25 |
| k | 头部厚度 最大值 | 5 | 7 | 10 | 13 | 15 | 17 | 19.5 |
| k | 头部厚度 最小值 | 4.7 | 6.64 | 9.64 | 12.57 | 14.57 | 16.16 | 18.66 |
| dc | 法兰外径 最大值 | 15.5 | 18.5 | 22.5 | 26.5 | 30.5 | 33.5 | 36.5 |
| dc | 法兰外径 最小值 | 14.5 | 17.5 | 21.5 | 25.5 | 29.5 | 32.5 | 35.5 |
| h1 | max | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.3 | 1.3 |
| h1 | min | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.1 | 1.1 |
Q 364-2012 国家标准规范技术条件与参数矩阵
材料 |
|
| |
螺纹 | 公差 |
|
|
标准 | |||
机械性能 | 保证载荷 |
|
|
标准 | |||
公差 | 产品等级 |
|
|
标准 | |||
表面处理 | 种类 |
|
|
标准 |
|
| |
表面缺陷 | |||
验收及包装 | |||
| a 如需淬火回火，硬度不大于300HV | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固
生产制造工艺与质量控制
产品等级（精度）：A级 (6H)
常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)
对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161
推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
全流程工序步骤：
冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
