汽标平台标准档案编号：BJT-QC-Q-351B-2CBB
已被 Q 351B-2012 替代
替代新版：Q 351B-2012→
Q 351B-1999

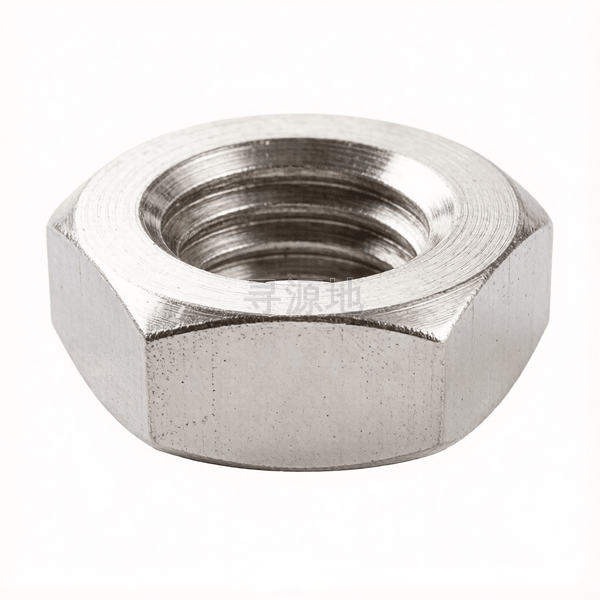

六角细牙薄螺母
Hexagon thin nuts,with fine pitch thread
本标准已废止，现行替代版本为：Q 351B-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6172.1 | ISO 4035 | DIN 439 | ASME B18.2.2 |
螺纹尺寸 d | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 3 |
| s | 对边宽度 最大值 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 |
| s | 对边宽度 最小值 | 26.16 | 29.16 | 33 | 35 | 40 | 45 | 49 | 53.8 |
| e | 对角宽 最小值 | 29.56 | 32.95 | 37.29 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 |
| k | 头部厚度 最大值 | 9 | 10 | 11 | 12 | 13.5 | 15 | 16.5 | 18 |
| k | 头部厚度 最小值 | 8.42 | 9.1 | 9.9 | 10.9 | 12.4 | 13.9 | 15.4 | 16.9 |
Q 351B-1999 国家标准规范技术条件与参数矩阵
| 钢 | |||
螺纹 | 公差 |
| |
标准 | |||
机械性能 | 等级 |
| |
标准 |
|
| |
公差 | 产品等级 |
| |
标准 | |||
表面处理 | 种类 |
| |
标准 |
| ||
表面缺陷 | |||
验收及包装 | |||
通用技术条件 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：04级; 05级; A2-035
对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2
推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗
全流程工序步骤：
低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
