汽标平台标准档案编号：BJT-QC-Q-326-A322
现行有效
Q 326-2012

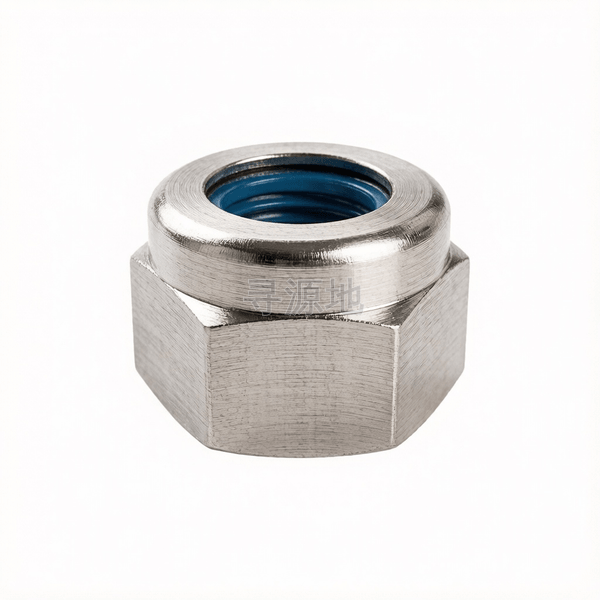

2型非金属嵌件六角锁紧螺母
Prevailing torque type hexagon nuts with non-metallic insert,style 2
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 889.1 | ISO 7040 | DIN 985 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| h | max | 7.2 | 8.5 | 10.2 | 12.8 | 16.1 | 18.3 | 20.7 |
| h | min | 6.62 | 7.92 | 9.5 | 12.1 | 15.4 | 17 | 19.4 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 | 18 | 21 | 24 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 |
| e | 对角宽 最小值 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.36 | 26.75 |
| k | 头部厚度 最小值 | 4.8 | 5.4 | 7.14 | 8.94 | 11.57 | 13.4 | 15.7 |
Q 326-2012 国家标准规范技术条件与参数矩阵
材料 | 螺母体 |
|
|
|
嵌件 |
|
|
| |
螺纹 | 公差 |
|
|
|
标准 | ||||
机械性能 | 等级 |
|
|
|
标准 | ||||
公差 | 产品等级 |
|
|
|
标准 | ||||
表面处理 | 种类 |
|
|
|
标准 |
|
|
| |
表面缺陷 | ||||
验收及包装 | ||||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：8级; 10级; A2-70
对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
全流程工序步骤：
优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
