汽标平台标准档案编号：BJT-QC-Q-322-97BB
现行有效
Q 322-2012

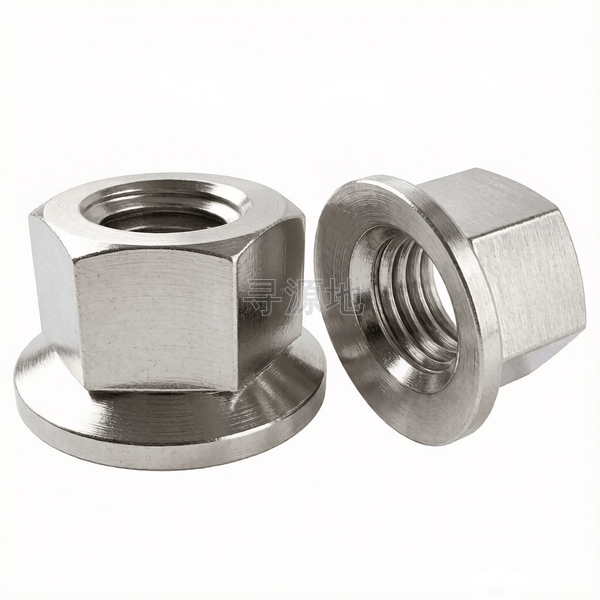

六角螺母和加大锥形垫圈组合件
Hex nuts and tapered washer assemblies
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 |
螺纹尺寸 d | M5 | M6 | M8 | |
|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 |
| h | max | 1 | 1.4 | 1.7 |
| h | min | 0.91 | 1.29 | 1.59 |
| H | 高度/厚度 | 6.5 | 7.55 | 9.85 |
| s | 对边宽度 最大值 | 8 | 10 | 13 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 |
| e | 对角宽 最小值 | 8.79 | 11.05 | 14.38 |
| k | 头部厚度 最大值 | 5.1 | 5.7 | 7.5 |
| k | 头部厚度 最小值 | 4.8 | 5.4 | 7.14 |
| dc | 法兰外径 最大值 | 14 | 18 | 22 |
| dc | 法兰外径 最小值 | 13.6 | 17.6 | 21.6 |
| d1 | max | 6.7 | 8 | 9.9 |
| d1 | min | 6.4 | 7.7 | 9.6 |
Q 322-2012 国家标准规范技术条件与参数矩阵
| 钢 | |||
螺纹 | 公差 |
| |
标准 | |||
机械性能 | 等级 |
| |
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面处理 | 种类 |
|
|
标准 |
| ||
表面缺陷 | |||
验收及包装 | |||
其余技术条件 |
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
