汽标平台标准档案编号：BJT-QC-Q-309-072B
现行有效
Q 309-1999

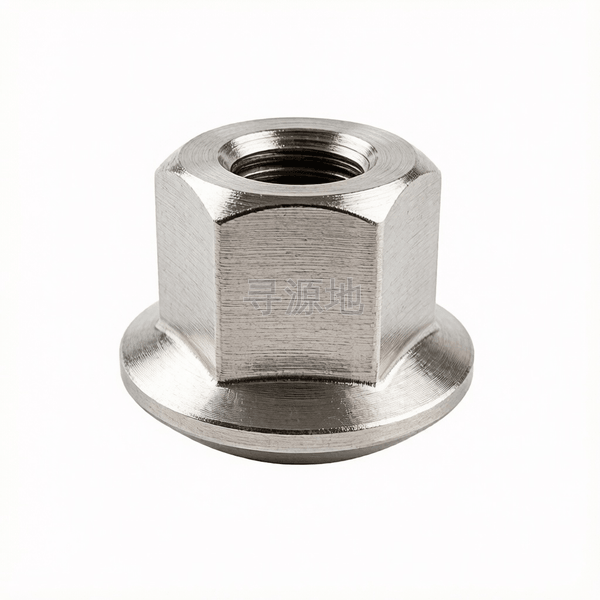

汽车车轮螺母 法兰球面螺母-左旋
Flange nuts with raised face-Left Pitch
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 6177.1 | ISO 4161 | DIN 6923 |
螺纹尺寸 d | M12 | M14 | M18 | M20 | M22 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| h | max | 7.79 | 7.79 | 7.79 | 9.29 | 10.85 |
| h | min | 7.21 | 7.21 | 7.21 | 8.71 | 10.15 |
| s | 对边宽度 最大值 | 17 | 19 | 24 | 27 | 30 |
| s | 对边宽度 最小值 | 16.73 | 18.67 | 23.67 | 26.67 | 29.67 |
| e | 对角宽 最小值 | 18.72 | 20.88 | 26.17 | 29.56 | 32.95 |
| k | 头部厚度 最大值 | 19 | 21 | 26 | 28 | 31 |
| k | 头部厚度 最小值 | 18 | 20 | 25 | 27 | 30 |
| dc | 法兰外径 最大值 | 23 | 26 | 28 | 33 | 36 |
| dc | 法兰外径 最小值 | 22.48 | 25.48 | 27.48 | 32.48 | 35.48 |
| d1 | max | 14.5 | 17 | 21 | 24.5 | 26.5 |
| d1 | min | 14 | 16.5 | 20.5 | 24 | 26 |
Q 309-1999 国家标准规范技术条件与参数矩阵
| 钢 | ||
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 | ||
公差 | 产品等级 |
|
标准 | ||
表面处理 | 种类 |
|
标准 |
| |
表面缺陷 | ||
验收及包装 | ||
| 1） 当容纳镀层，镀前螺纹可按6G级制造，镀后用6H通规检查。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固
生产制造工艺与质量控制
产品等级（精度）：A级 (6H)
常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)
对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161
推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
全流程工序步骤：
冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
