汽标平台标准档案编号：BJT-QC-Q-2A9-13C1
现行有效
Q 2A9-2012

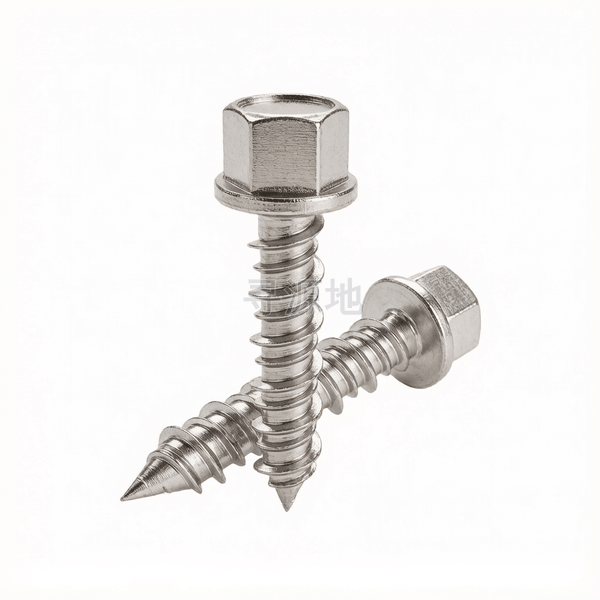

塑料用六角凸缘自攻螺钉C型
Hexagon washer head tapping screws for plastics-type C
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | NST3 | NST3.5 | NST4 | NST5 | NST5.5 | NST6 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| h | min | 0.4 | 0.6 | 0.6 | 0.9 | 1 | 1 |
| s | 对边宽度 最大值 | 4 | 5.5 | 5.5 | 8 | 8 | 10 |
| s | 对边宽度 最小值 | 3.86 | 5.32 | 5.32 | 7.78 | 7.78 | 9.78 |
| e | 对角宽 最小值 | 4.28 | 5.96 | 5.96 | 8.71 | 8.71 | 10.95 |
| k | 头部厚度 最大值 | 2.8 | 3.4 | 3.4 | 4.3 | 5.4 | 5.9 |
| k | 头部厚度 最小值 | 2.5 | 3 | 3 | 3.8 | 4.8 | 5.3 |
| dc | 法兰外径 最大值 | 6.3 | 8.3 | 8.3 | 10.5 | 11 | 13.5 |
| dc | 法兰外径 最小值 | 5.8 | 7.6 | 7.6 | 9.8 | 10 | 12.2 |
| r | 过渡圆角 最大值 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 | 0.3 |
Q 2A9-2012 国家标准规范技术条件与参数矩阵
螺纹 |
|
| |
机械性能 | 材料 |
|
|
硬度 表面 |
|
| |
硬度 芯部 |
|
| |
金相 渗碳层深度 |
|
| |
金相 显微组织 |
|
| |
公差 | 产品等级 |
|
|
标准 | |||
表面处理 | 种类 |
|
|
标准 |
|
| |
表面缺陷 |
|
| |
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
