汽标平台标准档案编号：BJT-QC-Q-294-FAEB
已被 Q 294-2012 替代
替代新版：Q 294-2012→
Q 294-1999

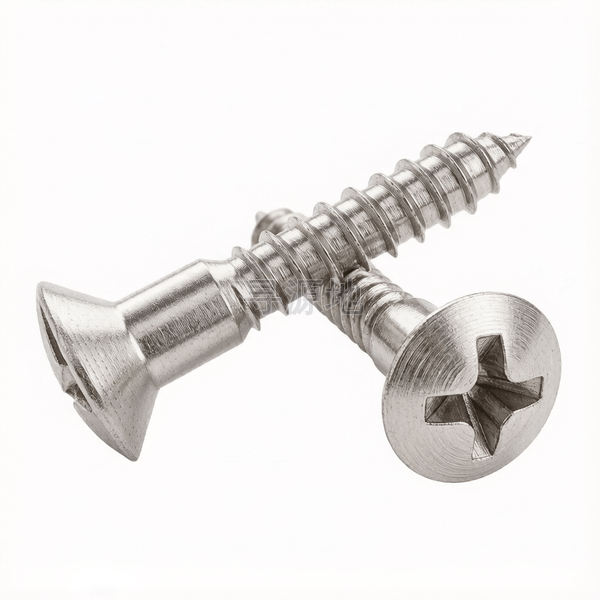

十字槽半沉头木螺钉
Cross recessed raised countersunk head wood screws
本标准已废止，现行替代版本为：Q 294-2012
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 99~101 | DIN 7997 | ASME B18.6.1 |
螺纹尺寸 d | 3 | 4 | 5 | 6 | 8 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 1.2 | 1.6 | 2 | 2.5 | 3 |
| k | 头部厚度 最大值 | 1.7 | 2.2 | 3 | 3.5 | 4.5 |
| dk | 头部外径 最大值 | 6 | 8 | 10 | 12 | 16 |
| dk | 头部外径 最小值 | 5.7 | 7.64 | 9.64 | 11.57 | 15.57 |
| t | max | 1.83 | 2.83 | 3.43 | 4.06 | 5.15 |
| t | min | 1.3 | 2.28 | 2.87 | 3.48 | 4.6 |
| ds | max | 3 | 4 | 5 | 6 | 8 |
| ds | min | 2.75 | 3.7 | 4.7 | 5.7 | 7.64 |
| f | 参数值 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 |
| M | 参数值 | 3.9 | 4.9 | 5.5 | 7.4 | 9.5 |
| No. | 参数值 | 2 | 2 | 2 | 3 | 4 |
Q 294-1999 国家标准规范技术条件与参数矩阵
材料 | 牌号 |
|
|
标准 | |||
表面处理 |
|
| |
十字槽 |
|
| |
其余技术条件 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：家具/木工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
